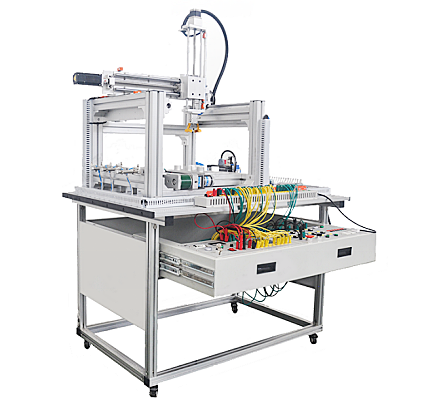

LGJX-82E型立體倉庫實訓裝置

一、概述
LGJX-82E型 立體倉庫實訓裝置（電腦學校自備或代配）是根據實際工業生產應用中使用的高架立體倉庫為模本，進行了相應比例的縮小而設計完成的具有實際操作功能和實訓功能的一套產品。裝置針對機電一體化實訓教學的要求而研發的，它集PLC控制、位置控制、檢測、工控組態、觸摸屏監控技術于一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較復雜的開關量控制、位置控制及時序邏輯控制，實現倉位定位和物料入庫/出庫的功能。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉學生系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于機械制造、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。本裝置的左右移動和提升采用了導軌和步進電機相結合方式。以常見的各種物品為倉庫的存取對象，通過PLC的控制可以完成物品分類、出庫、入庫等工作。使用VisuaIBisic6.0開發的上位機控制軟件，管理物品的出入庫等工作。
二、立體倉庫實訓裝置特點
1、立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控制等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用于實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。
2、電氣控制由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。PLC可選用西門子系列的可編程控制器，其中西門子主機為S7-200SMART SR40 +數字量擴展模塊 EM DR16（8路數字量輸入/8路數字量輸出）。也可根據用戶實訓需求，選配其它品牌型號的PLC主機。
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：＜0.5kVA
4.外形尺寸：1000mm×650mm×1400mm
四、裝置組成
1.實訓裝置結構由倉儲庫架、鋁合金型材桌面及型材實訓桌組成，控制系系統由PLC及觸摸屏組成。
2.倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。
3.控制面板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控制操作。
4.驅動機構為步進電機及步進電機驅動器。
5.定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲桿傳動，傳動平穩，橫軸行程600mm,豎軸420mm。
6.取物軸為直流減速電機驅動，可實現前后兩方向的運動。
7.開關電源為輸入電源220VAC 50Hz，提供直流電源DC24V。
8.觸摸屏、上位機軟件可以直接管理存取對象的出/入庫、統計分類等工作。
五、實訓項目
1.PLC控制步進電機
2.步進兩軸定位控制
3.觸摸屏接線及畫面編輯
4.出/入庫位、1～16號倉位掃描檢測等功能
5.將Z軸上的貨物送到指定位置
6.將任意位置的貨物送到另一位置
7.將入庫位置的貨物送到任意位置
8.從任意位置取回貨物放至出庫位
9.故障檢測及檢修
