LGY-ZD09D型PLC與人機界面實驗裝置

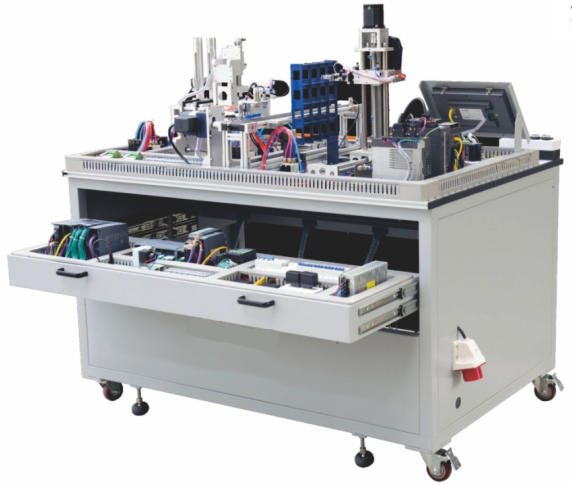

一、設備外觀

二、設備概述

LGY-ZD09D型PLC與人機界面實驗裝置采用開放式和拆裝式的整體結構，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學要求組裝的一款光機電一體化設備。本設備在鋁合金導軌式實訓臺上安裝多個工作單元，構成一個典型的自動生產線的機械平臺，系統各機構采用了氣動驅動、變頻器驅動和伺服電機位置控制等技術；在控制系統方面，采用了觸摸屏、S7-1500/1200PLC、主從站等模塊，將系統分為現場控制級以及現場設備級，真實模擬現代工廠的控制系統。在信息管理級，采用工業以太網技術；在現場控制級采用Profibus DP現場總線技術。

LGY-ZD09D型PLC與人機界面實驗裝置綜合應用了多種技術知識，如氣動控制技術、機械技術（機械傳動、機械連接等）、傳感器應用技術、PLC控制、伺服電機位置控制、變頻器技術和通訊網絡技術等工業中常用的多種技術，從而縮短了理論教學與實際應用之間的距離。本實驗設備適合于高等職業院校、本科院校的自動化、電氣自動化、機電一體化等專業以及企業培訓中心的實訓教學。

三、技術參數

1、輸入電源：三相五線 AC380 V±10% 50Hz；

2、溫度：-10℃～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1500mm×960mm×1360mm；

4、輸入功率：≤1.0kVA；

5、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
