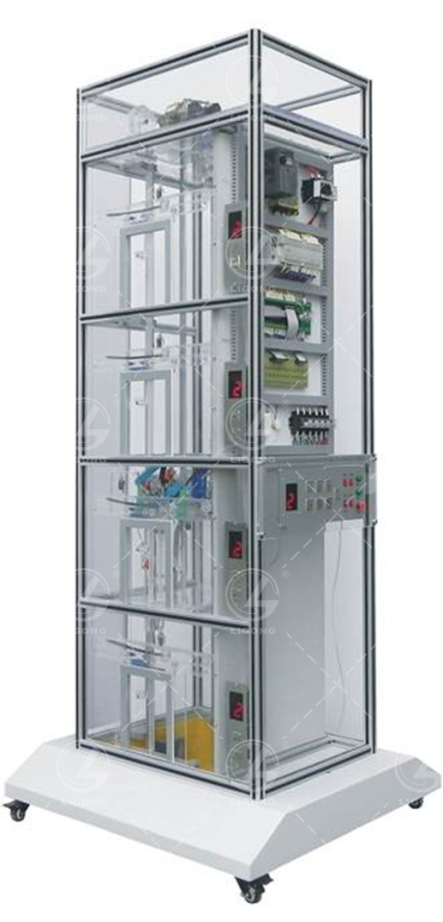

LG-TDT01A型透明仿真教學電梯模型（四層）

一、概述

透明仿真教學電梯適用于大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程實驗演示及考核培訓。使相關專業人員了解電梯結構、電梯運行過程、電梯的維修和保養技能，培養出更多的電梯專業人才，適應電梯行業的發展需要，我公司經過深入探索研究，精心設計的。

電梯是根據常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。

電梯的電氣控制系統采用三菱可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VFO）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。

1、該電梯采用工業鋁型材外框結構，底座與電梯井道一體化設計，結構美觀大方，堅固耐用；

2、底座采用1.2mm冷扎鋼板精制而成，并進行噴塑處理，底座含特制作萬向輪，方便電梯移動；

3、電梯各重要部位均采用進口透明有機玻璃精制作而成,完全仿真真實電梯的所有功能；

4、電梯含語音到站功能,可準確報出電梯所在站層,上位下位及超重等信息.

c，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。

5、故障考核內容24項、自帶考核終端，考核界面8.4寸LED10點電容觸控屏。

二、基本結構

1、機房部分：

包括曳引機、制動器、限速器、曳引輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。

2、進道部分：

轎廂、轎廂導軌、對重導軌、對重架、緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝

3、轎廂部分：

轎廂、安全鉗、導靴、自動開關門機、平層裝置、操縱箱、轎廂內指令按鈕、指層燈、轎廂照明、轎廂內檢修盒及轎門組合而成。

4、層門部件：

廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、電氣聯鎖裝置。

5、智能考核系統

故障考核系統通過串口或485線與考核機連接，考核機配置為：內存：4G;容量：64G;屏幕為 8.4 LED 10點電容觸控屏;分辨率：800*600;內置無線WiFi和網終接口。

三、基本功能

A. 超速安全保護系統

B. 轎廂、對重用彈簧緩沖裝置

C. 上、下限位開關：

D. 廳門自動閉合裝置

E. 層門連鎖開關：

F. 終端極限開關安全保護系統

四、技術參數

1. 輸入電壓：AC 220±7% 50HZ

2. 外型尺寸：寬1000mm×深900mm×高2200mm

3. 層站形式：客梯(四層四站四門)

4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。

5. 結構形式：四層站

6. 可編程控制器（PLC）：

型號：三菱FX3U-64MR

輸入電壓：AC 220V 50HZ

輸入輸出點數：64點

輸出方式：繼電器輸出

7. 變頻調速器：

型號：三菱FR-D720S-0.4

輸入電壓：AC 220V 60HZ

額定電流：2.5A

功率：0.4KW

8. 曳引機：

速比：15 ：1

模數：1.5（蝸輪減速器）

9. 拖動電機：

型號：JW5622

電壓：AC 220V 50HZ

功率：120W

轉速：2800r/min

10、電梯外框材料：采用工業鋁材

11、電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方。

12、電梯底部裝有萬向輪方便移動
