LGY-DT07A型電梯門系統安裝與調試實訓考核裝置

一、產品概述

本裝置是根據電梯門系統安裝工藝要求，結核專業培訓教學需求，而開發的一種電梯門機構實訓考核裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

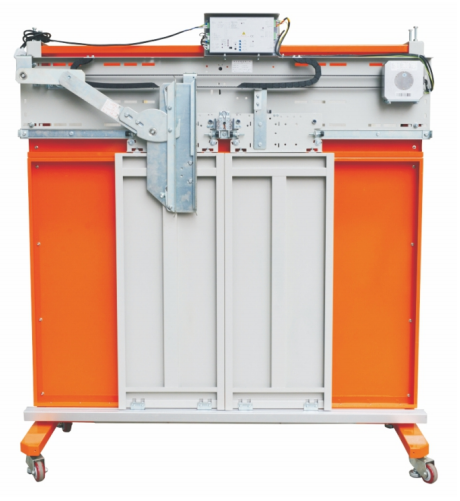

裝置主要由鋼結構框架、門機、轎門、層門等部件組成。門機采用目前市場最主流的永磁變頻門機（也可以根據客戶需求而定制）。按電梯開門方式的不同，設備可分為中分門跟旁開門兩種類型。轎門、層門部分可以分離，且分離后可以單獨實訓操作。整體外觀簡潔、實用。方便初學者更直觀地看到門機構的全部器件及整個機械動作過程，方便指導老師對學生現場進行安裝與調試實訓的指導，更有效地幫助初學者掌握其工作原理，掌握其安裝與調試技能。

二、技術參數

1.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；

2.電源輸入：?jiǎn)蜗嗳€ AC220V 50Hz；

3.門機：永磁同步變頻門機（可選變頻門機）；

4.門機電機額定電壓：AC100/125V；

5.門機電機額定轉速：180r/min；

6.門機電機額定功率：43/94W；

7.開門寬度：800mm(根據客戶需求而定制）；

8.門高度：1000mm(根據客戶需求而定制）；

9.轎門材料：Q235（可選不銹鋼板）；

10.層門材料：Q235（可選不銹鋼板）；

11.整機功耗：≤0.5KW；

12.整機重量：≤300KG；

13.外形尺寸：≤1700mm×1000mm×1900mm（長×寬×高）。
