LGY-FT02A型自動扶梯維修與保養實訓考核裝置

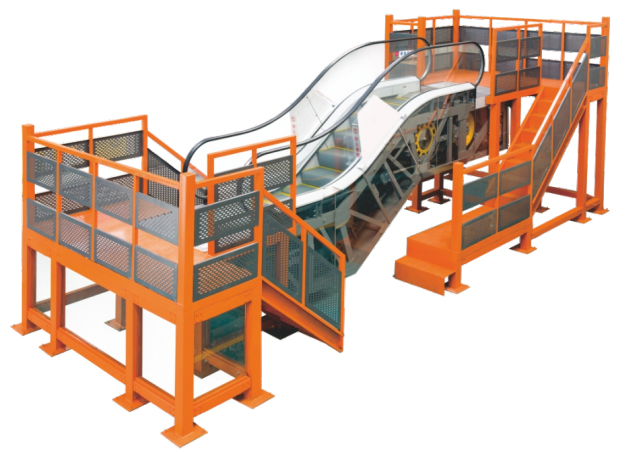

一、設備外觀
二、設備概述
LGY-FT02A型自動扶梯維修與保養實訓考核裝置，是根據自動扶梯的維護和保養要求開發的一種實訓平臺。整個裝置采用鋼結構平臺、金屬桁架、驅動裝置、扶手驅動裝置、梯路導軌、梯級傳動鏈、梯級、梳齒前沿板、電氣控制系統、自動潤滑系統等部分組成。獨特的鋼結構平臺，為老師在實訓中對學生的教學和指導提供了非常方便的平臺。電氣控制部分采用默納克分體機控制系統，同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，并將其修復。學生也可以根據自動扶梯定期檢查的要求對其相應部位進行檢測和修護。通過在該實訓裝置的實訓，使學生能夠真正學習和掌握自動扶梯的維保技術及技能。
適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
三、技術參數
1. 工作電源：三相五線 AC380 V /220 V ±7% 50 Hz；
2. 工作環境：
1) 溫度-10 ℃～+40 ℃；
2) 濕度＜95%RH無水珠凝結；
3) 海拔＜1000 m；
4) 環境空氣中不應含有腐蝕性和易燃性氣體；
3. 扶梯提升高度：1000 mm ；
4. 傾斜度：35°；
5. 梯級寬度：800 mm ；
6. 運行速度：0.5 m/s ；
7. 額定功率：5.5 Kw ；
8. 額定電壓：AC380 V， 50 Hz ；
9. 運行噪音：≤ 60 dB；
10. 整機重量：≤7噸
11. 安全保護：接地，漏電，過壓，過載，短路；
12. 外形尺寸：9000 mm（長）×3300 mm（寬）×3800 mm（高）。
13. 對安裝場地的基本要求：
1) 實訓室最小空間空間要求：長×寬×高≥10m×5m×4.2m；
2) 實訓室入口的開門尺寸要求：寬×高≥3m×3m。
