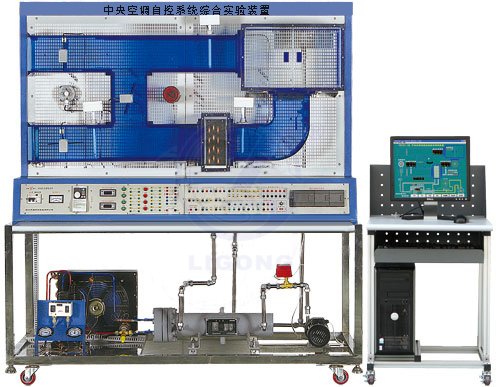

中央空調自控系統綜合實驗裝置

一、概述
“中央空調自控系統綜合實驗裝置”是以制冷/熱系統、循環水系統和空氣處理系統為控制對象，融合了傳感器技術、計算機技術、網絡通信技術和自動化控制技術，通過開發、設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行控制。在“THPZKZ-1型中央空調自控系統綜合實驗裝置”中建立綜合計算機監控系統，通過直觀清晰的監控界面實現綜合監控與管理。
二、系統特點
裝置主體結構件采用不銹鋼材質，所有不銹鋼設備均進行不銹鋼精細拋光處理，造型美觀、結構合理
實驗裝置空氣處理風道采用高強度有機玻璃材質，實驗流程直觀清晰
實驗裝置采用一次回風設計，信號連接采用集中式端子排連接方式，接線方便
空氣處理系統既有完善的過程變量檢測，又有較先進的變頻控制執行機構，可完成多種模式下的空氣處理實驗
三、技術性能
外形尺寸：1676mm×700mm×1717mm
了解中央空調空氣處理流程
了解制冷（熱）工作原理，掌握制冷（熱）機組操作方法
掌握中央空調自控系統中過程變量調節方法
了解不同工況下中央空調工作流程
掌握中央空調自控系統編程設計和上位監控工程組態設計
四、系統組成
本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程等組成
五、實驗項目
封閉式系統制冷實驗
封閉式系統制熱實驗
一次回風系統制冷實驗
一次回風系統制熱實驗
制冷（熱）系統控制實驗
控制器編程實驗
監控系統設計組態實驗
