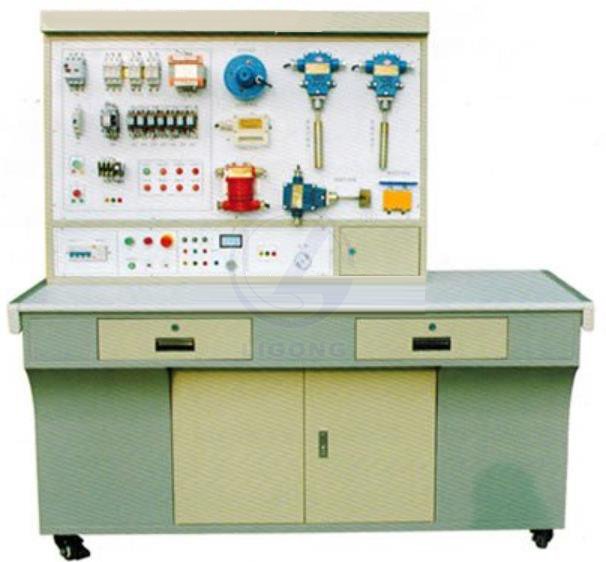

礦井膠帶輸送機電氣控制實訓裝置

一、概述
礦井膠帶輸送機電氣控制實訓裝置帶輸送機具有安裝容量大、運輸距離長、設備結構簡單、維修方便、使用壽命長等優點，可作為水平運輸和斜井提升，是礦山生產提升運輸的一種重要設備。“礦井膠帶輸送機電氣控制實訓裝置”以鋼絲繩牽引膠帶輸送機，具有輸送機雙電動機拖動的電控系統的運行及控制。

二、特點
1.所有繼電器、接觸器、熔斷器等采用小型工業電器元件
2.該裝置可對通風機控制線路設置故障點，可鍛煉學生的原理分析、查找及排除故障的能力
3.礦井通風機控制線路中的測試點都引到測試面板上，方便排查故障
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85％（25℃），海拔＜4000m
3.裝置容量：＜1kVA
4.安全保護措施：電流型漏電保護（漏電動作電路≤30mA）、電壓型漏電保護等功能，安全符合相關的國家標準。
四、配置
1.實訓工作臺
(1)實訓臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
(2)采用高絕緣的安全型插座及帶絕緣護套的高強度安全型專用導線，防止觸電。
2.電氣控制部分
主要由輸送機電氣控制、電氣保護裝置、控制按鈕、繼電器、接觸器、熔斷器、各種表頭、信號燈等組成
3.電動機部分
模擬實際輸送機的電動機運轉情況，將效果動態顯示出來。
五、實訓項目
1.熟悉輸送機的控制要求及保護
2.掌握輸送機的工作原理及分析控制線路的方法
3.掌握輸送機的操作步驟
4.通過對輸送機控制線路進行設置故障，鍛煉學員排查故障的能力
5.掌握輸送機的常見故障的維修
