吸收工考核培訓裝置

吸收工考核培訓裝置是化工常見的裝置,在氣體凈化中常使用溶劑來吸收有害氣體,保證合格的原料氣供給,在合成氨、石油化工中原料氣的凈化過程中均有廣泛應用。在合成氨脫硫、脫碳工段均采用溶劑吸收法脫除有害氣體,溶劑吸收法吸收效率高,裝置運行費用低廉。
吸收工考核培訓裝置考慮學校實際需求狀況,采用水-二氧化碳體系為吸收-解吸體系,進行實訓裝置設計。
容器、塔器等設備操作。
解吸實訓,吸收、解吸裝置操作考核。
解吸塔效率測定。
實時顯示過程數據,有工控柜,可接入Dcs系統。

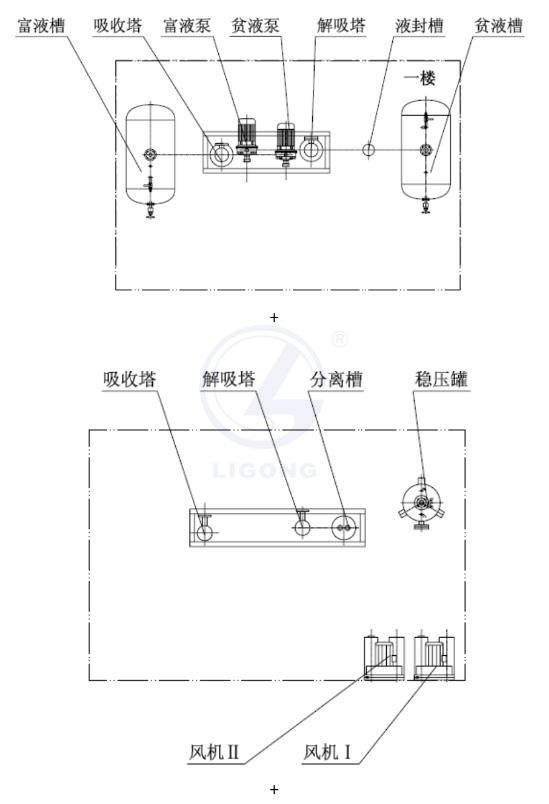

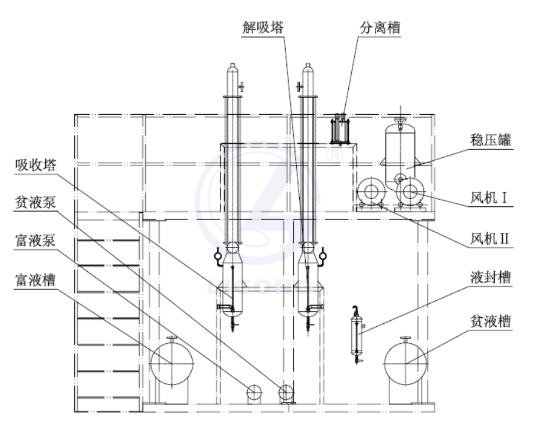

帶操作平臺、斜梯,反映工業吸收-解吸布局特點。

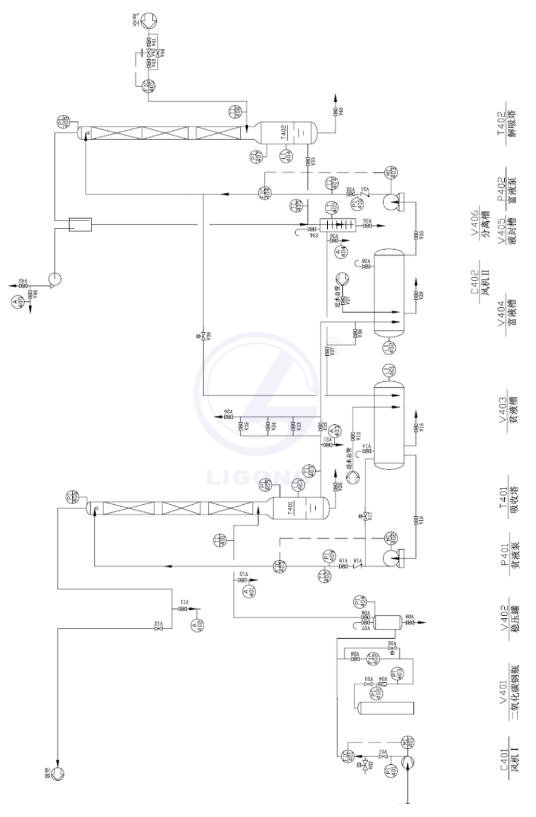

(附工藝流程示意圖)
二氧化碳鋼瓶內二氧化碳經減壓后與風機出口空氣,按一定比例混合(通常控制混合氣體中C02含量在5~20%),經穩壓罐穩定壓力及氣體成分混合均勻后,進入吸收塔下部,混合氣體在塔內和吸收液體逆向接觸,氣體中的二氧化碳被水吸收后,由塔頂排出。
吸收C02氣體后的富液由吸收塔底部排出至富液槽,富液經富液泵送至解吸塔上部,與解吸空氣在塔內逆向接觸。富液中二氧化碳被解吸出來,解吸出氣體由塔頂排出放空,解吸后的貧液由解吸塔下部排入貧液槽。貧液經貧液泵送至吸收塔上部循環使用,繼續進行二氧化碳?xì)怏w吸收操作。

序號	名稱		規格			容積(估算）	材質		結構形式
1	貧液槽		Ф426 ×600 mm			85L	304不銹鋼		臥式
2	富液槽		Ф426 ×600 mm			85L	304不銹鋼		臥式
3	穩壓罐		Ф300 ×500 mm			35L	304 不銹鋼		立式
4	液封槽		Ф102 ×400 mm			3L	304不銹鋼		立式
5	分離槽		Ф120×200 mm			2L	玻璃		立式
序號		名稱		規格						備注
1		吸收塔		主體塔節有機玻璃Ф100 × 1500 mm;上出口段,不銹鋼, Ф108X 150mm;下部入口段,不銹鋼Ф200x500 mm;						不銹鋼規整絲網填料,高度1500mm
2		解吸塔		主體塔節有機玻璃Ф100× 1500 mm;上出口段,不銹鋼, Ф108X 150mm;下部入口段,不銹鋼Ф200X500 mm;						不銹鋼絲網填料,高度1500mm
序號	名稱				規格			備注
1	風機I				漩渦氣泵功率:0. 12kW 最大流量:21m³/h 工作電壓:380VAC			HG-120-C220V (單相)
2	風機II				漩渦氣泵功率:0.75kW 最大流量:110m³/h 工作電壓:380VAC			HG-750-C380V (三相)
3	吸收水泵P401				不銹鋼離心泵揚程:14.6m 流量:3.6m³/h 供電:三相380VAC, 0. 37kW 泵殼材質:不銹鋼進口:G1又1/4,出口GI			MS60/0. 37380V (三相)
4	吸收水泵P402				不銹鋼離心泵揚程:14.6m 流量:3.6m³/h 供電:三相380VAC, 0. 37kW 泵殼材質:不銹鋼進口:G1又1/4,出口GI			MS60/0. 37380V (三相)
