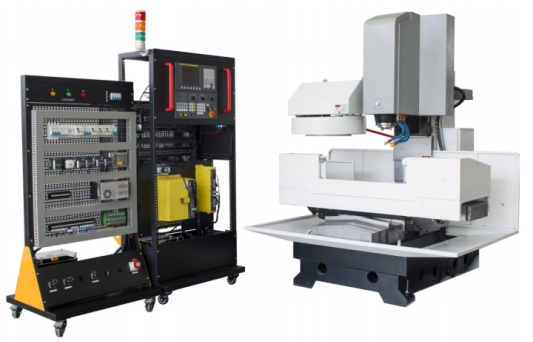

LGY-SK05B型數控機床實訓考核設備

一、設備概述

LGY-SK05B型數控機床實訓考核設備適合于職業院校數控機床裝調維修技能比賽和職業院校的數控裝調維修專業、數控加工專業、機電一體化專業的教學與實訓，該設備是根據職業學校數控維修專業教學特點，結合企業的實際需求以及崗位技能工藝規范要求而開發的具有生產型功能與學習型功能的設備，該設備采用模塊化結構，通過不同的組合，完成數控機床的電氣裝調、系統調試、數控機床功能部件機械幾何精度檢測及維護維修等實訓項目，滿足企業對這類型人才的需求，還適合數控機床裝調與維修技能大賽、數控裝調工的職業技能鑒定。

二、技術參數

（1）電氣控制單元參數

1）電源：三相五線 AC 380V±10% 50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1800；

3）漏電保護：漏電動作電流≤30mA；

4）缺相自動保護、過載保護

（2）電氣安裝實訓單元參數

1）電源：三相五線 AC 380V±10% 50Hz；

2）數控控制臺尺寸：長（mm）×寬（mm）×高（mm）＝800×600×1600；

（3）機床參數

工作臺規格：700×420mm
X坐標行程： 550 mm
Y坐標行程： 400 mm
Z坐標行程： 450 mm
主軸中心至立柱導軌滑塊安裝面距離：約453 mm
主軸端面至工作臺面距離：約110-560mm
X、Y、Z快速移動速度： 0-48000mm/min
主軸最高轉速: 10000 r/min
主軸錐孔:BT40
主軸功率: 5.5kW
主軸錐孔:BT40
刀庫形式:斗笠式
刀庫容量:12把
工作臺T型槽:3×14×110 mm
工作臺承重：300kg
X、Y、Z坐標定位精度（國標）: 0.008 mm
X、Y、Z坐標重復定位精度（國標）：0.006 mm
氣源壓力：0.6-1MPa
光機外形尺寸：約1600×1600×2100
防護：簡易半防護
機床精度完全符合國家標準，電氣控制和操作完全符合標準機床的要求。
數控銑床維修實訓系統需嚴格按照GB/T8771.2-1998機床幾何精度檢驗標準執行，JB/T8771.4-1998位置精度檢驗標準執行，JB/T18400.6-2001機床運動精度檢驗標準制造檢驗，適用于精度要求高、形狀復雜、工序多、循環周期長、品種多變的零件加工。
環境溫度： 0～40°C
濕度： ≤85%
