電動汽車直流無刷電機解剖展示臺

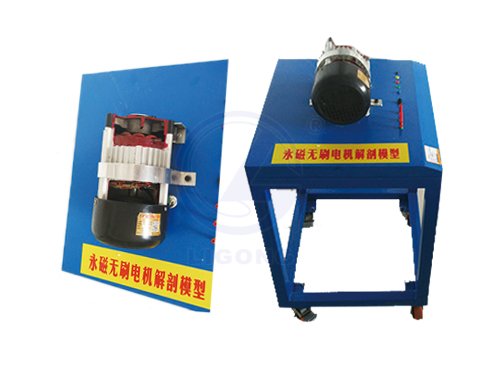

電動汽車直流無刷電機解剖展示臺是由北京理工偉業有限公司定制研發的，該設備隸屬于新能源汽車教學設備系列，配有移動臺架等。該新能源汽車教學設備主要是由電動汽車直流無刷電機組成。
電動汽車直流無刷電機解剖展示臺直流無刷電動機的結構
電動汽車直流無刷電機解剖展示臺的直流無刷電動機主要由電動機本體、電子換相器和轉子位置傳感器3部分組成。
(1)電動汽車直流無刷電機解剖展示臺的電動機本體。直流無刷電動機的電動機本體由定子和轉子兩部分組成。
定子是電動機本體的靜止部分，它由導磁的定子鐵心、導電的電樞繞組及固定鐵心和繞組用的一些零部件、絕緣材料、引出部分等組成，如機殼、絕緣片、槽鍥、引出線及環氧樹脂等。
轉子是電動機本體的轉動部分，是產生勵磁磁場的部件，由永磁體、導磁體和支撐零部件組成。
(2)新能源汽車教學設備的電子換相器。電子換相器由功率開關和位置信號處理電路構成，主要用來控制定子各繞組通電的順序和時間。直流無刷電動機本質上是自控同步電動機，電動機轉子跟隨定子旋轉磁場運動，因此，應按一定的順序給定子各相繞組輪流通電，使之產生旋轉的定子磁場。
電動汽車直流無刷電機解剖展示臺的無刷直流電動機的三相繞組中通過的電流是120。電角度的方波，繞組在持續通過恒定電流的時間內產生的定子磁場在空間是靜止不動的。而在開關換相期間，隨著電流從一相轉移到另一相，定子磁場隨之跳躍了一個電角度。
而轉子磁場則隨著轉子連續旋轉。這兩個磁場的瞬時速度不同，但是平均速度相等，因此能保持“同步”。直流無刷電動機由于采用了自控式逆變器即電子換相器，電動機輸入電流的頻率和電動機轉速始終保持同步，電動機和逆變器不會產生振蕩和失步，這也是無刷直流電動機的優點之一。
一般來說，對電子換向器的基本要求是：結構簡單;運行穩定可靠;體積小，質量輕;功耗小;能按照位置傳感器的信號進行正確換向，并能控制電動機的正反轉;應能長期滿足不同環境條件的要求。
(3)電動汽車直流無刷電機解剖展示臺位置傳感器。位置傳感器在無刷直流電動機中起著檢測轉子磁極位置的作用，為功率開關電路提供正確的換相信息，即將轉子磁極的位置信號轉換成電信號，經位置信號處理電路處理后控制定子繞組換相。
該設備由于功率開關的導通順序與轉子轉角同步，因而位置傳感器與功率開關一起，起著與傳統直流有刷電動機的機械換向器和電刷相類似的作用。位置傳感器的種類比較多，可分為電磁式位置傳感器、光電式位置傳感器、磁敏式位置傳感器等。電磁式傳感器具有輸出信號大、工作可靠、壽命長等優點，但其體積比較大，信噪比較低且輸出為交流信號，需整流濾波后才能使用。光電式位置傳感器性能比較穩定，體積小、質量輕，但對環境要求較高。磁敏式位置傳感器的基本原理為霍爾效應和磁阻效應式，對環境適應性很強，成本低廉，但精度不高。
電動汽車直流無刷電機解剖展示臺工作原理與有刷直流電動機的工作原理基本相同，該設備也是新能源汽車教學設備的重要組成部分，適用于各類汽車院校教學。
