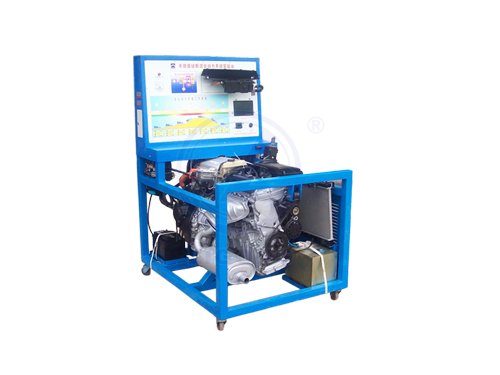

汽車混合動力系統實訓臺

汽車混合動力系統實訓臺通過發動機實訓臺的演示，可讓學生清楚了解該實訓臺內部的結構與功能，便于學生掌握發動機的構造和原理，汽車混合動力系統實訓臺的控制面板上繪有彩色與原車控制系統相同的直觀電控系統原理圖，并配有使用說明書以及實驗指導說明書，適用于各類汽車院校對于發動機教學的培訓與使用，歡迎定制!
混合動力系統實訓臺采用萬向自鎖腳輪臺架，并帶有自鎖裝置，方便于移動教學，該設備主要是由發動機總成和發動機控制單元、油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、點火開關、變速器、M1，M2電機、HV蓄電池、整套散熱機構、汽帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等。
混合動力發動機實訓臺特點
該實訓臺起步時無需發動機運轉，可直接利用電動機起動，可達到零排量效果并且可在制動時使剩余能量回沖HV蓄電;
該實訓臺設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力;
該實訓臺通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
混合動力發動機實訓臺的功能
數字電壓表顯示HV蓄電池電壓，MI電機電壓，M2電機電壓，可顯示電機在運轉和發電的比較;
該實訓臺通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據;還可以看到進氣真空度隨負載而變化的情況;
混合動力發動機實訓臺具有數字表，數字表可直觀地看到各個傳感器的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數;
LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表(實時信號);
