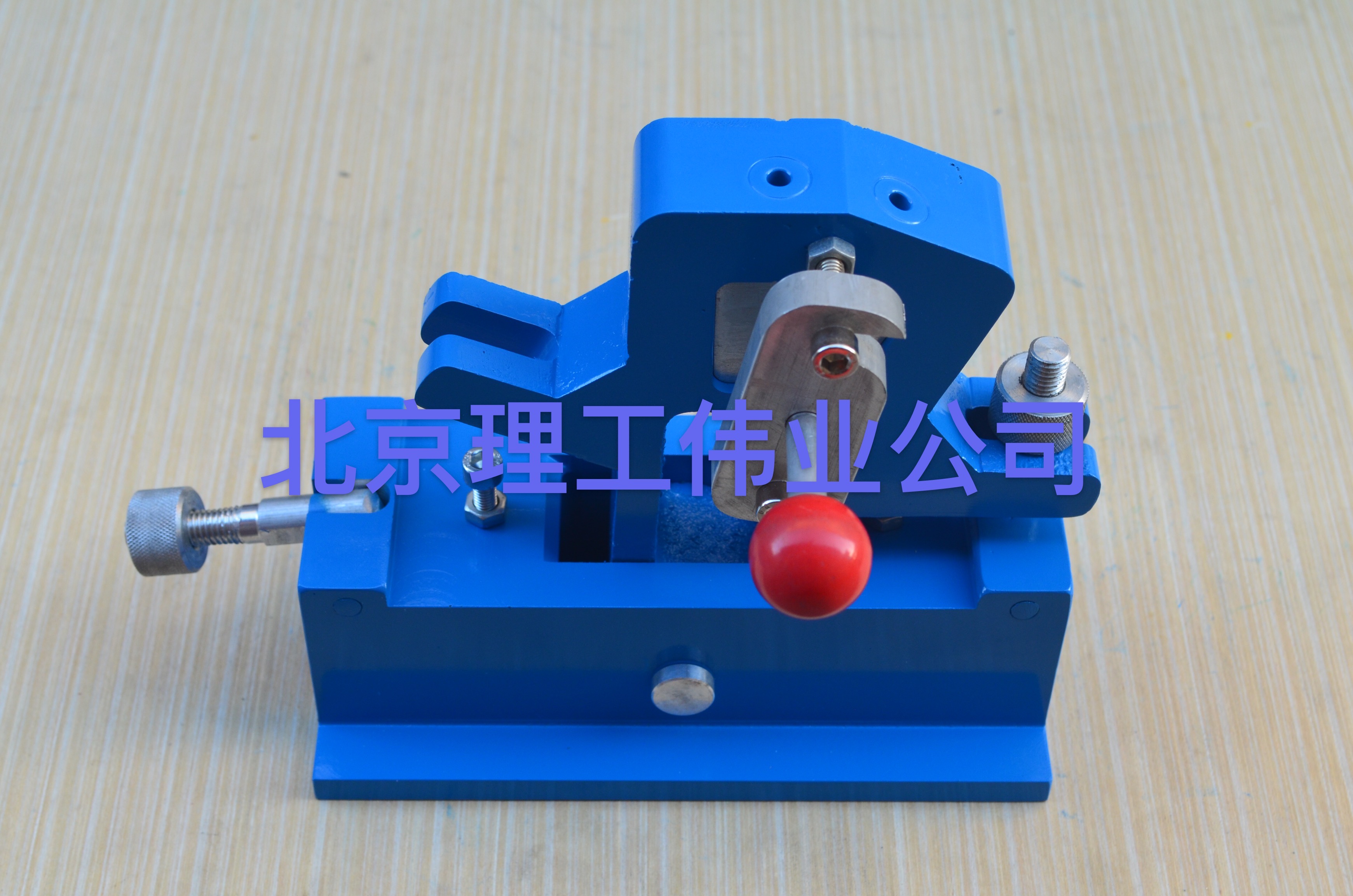

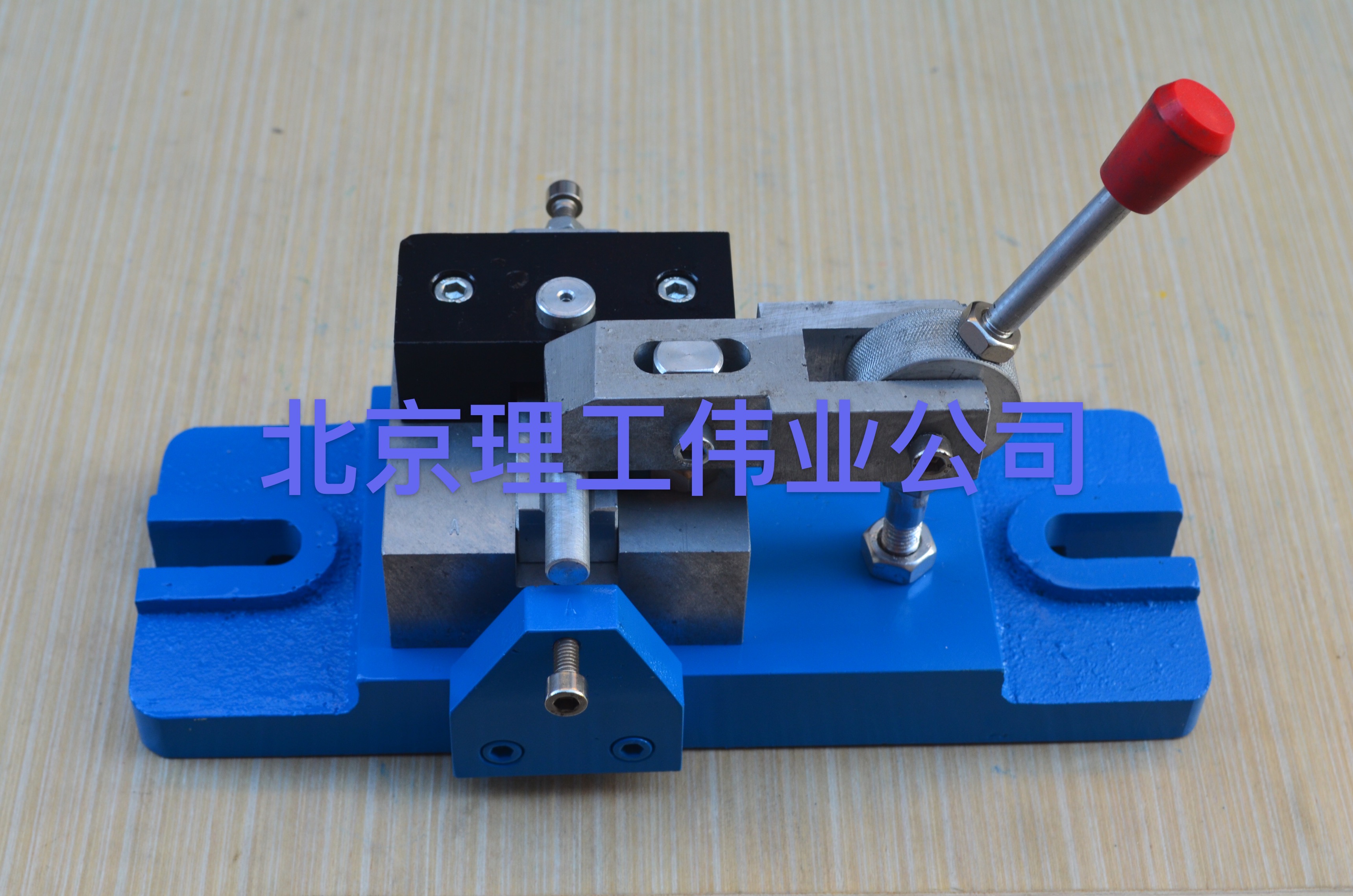

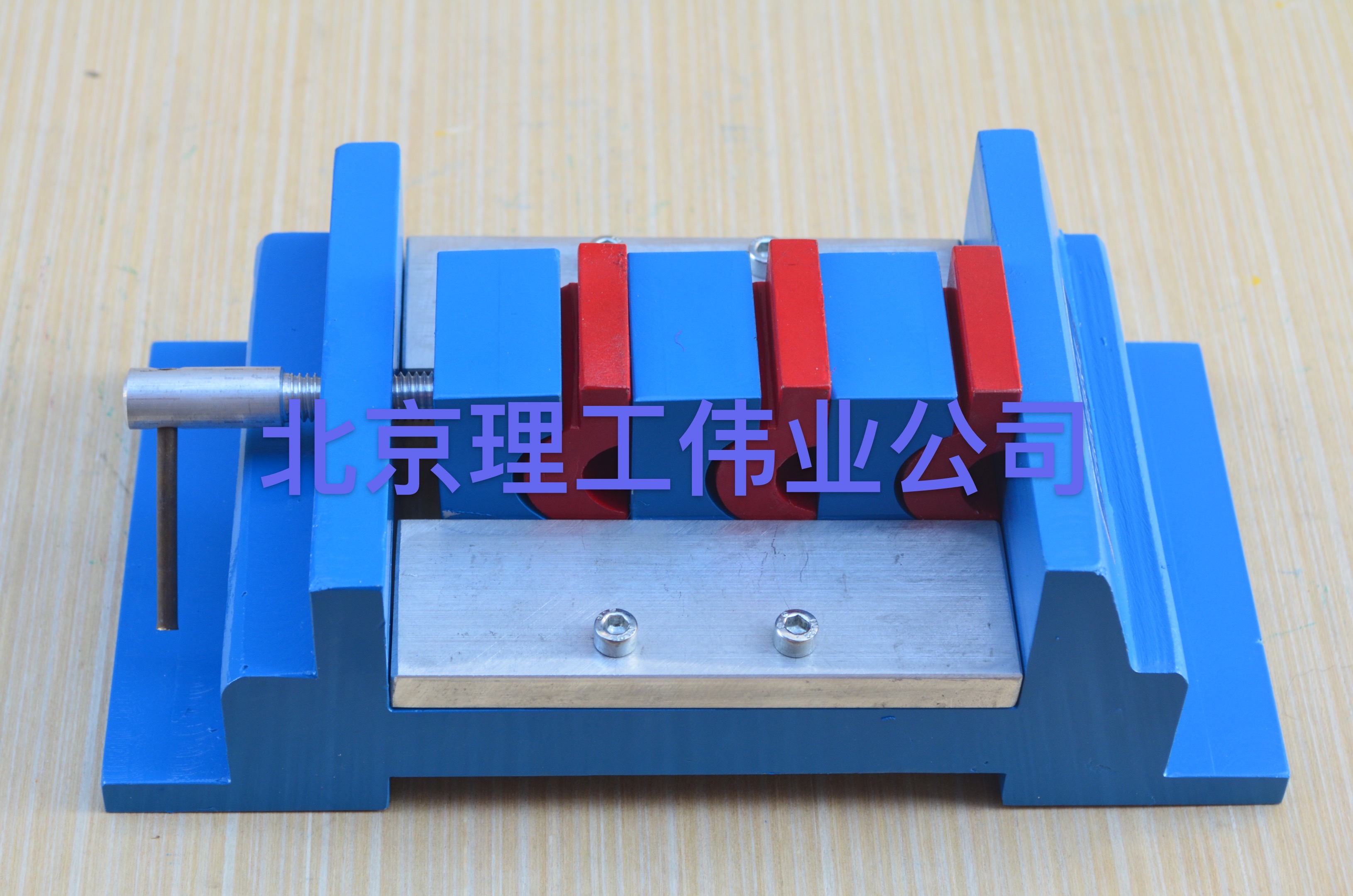

LG-JML系列鋁合金拆裝用機床夾具設計模型

LG-JML系列鋁合金拆裝用機床夾具設計模型是提供給院校學生進行實操訓練最理想的教學用具，該模型采用鋁合金鑄造精加工而成，產品表面油漆，整體精巧細致、可反復拆裝，清潔干凈，拆裝完華后，無任何油污。本機床夾具模型大部分都配備了教學模擬課件，大大提高了學生實訓中的認知率，進一步了解機床夾具在實際生產中的應用。

型號	名稱	規格mm
LG-JML001	工件的六點支承定位	200×80×150
LG-JML002	支承元件的結構形式（十種）	200×140×50
LG-JML003	鉆套的種類（五種）	200×140×50
LG-JML004	鎖緊機構的種類（四種）	100×120×100（單件）
LG-JML005	壓緊元件的結構形式（六種）	200×120×60
LG-JML006	組合元件的結構形式（十種）	300×250×100
LG-JML007	夾具體的種類（五種）	120×150×100（單件）
LG-JML008	對定機構的種類（四種）	200×120×100
LG-JML009	鏜套的種類（四種）	200×120×50
LG-JML010	定位元件的八種結構形式	200×180×150
LG-JML011	典型零件的種類（八種）	200×180×150
LG-JML012	車床專用夾具	φ80×160
LG-JML013	鏜發動機支座車床夾具	φ170×120
LG-JML014	偏擺分度車床夾具	φ160×120
LG-JML015	機動鍥式夾爪自動定心機構	φ130×200
LG-JML016	螺旋彈簧式車床夾具	φ110×200
LG-JML017	杠桿式三爪自定卡盤	φ190×200
LG-JML018	芯軸車床夾具的三種（彈簧芯軸、圓柱芯軸、花鍵芯軸）	φ60×160（單件）
LG-JML019	單件對向雙點聯動機構	140×140×120
LG-JML020	偏心軸夾緊機構	180×150×130
LG-JML021	雙臂單作用鉸鏈夾緊機構	200×180×120
LG-JML022	雙臂雙作用鉸鏈夾緊機構	200×160×120
LG-JML023	推式彈簧夾頭的結構	φ80×160
LG-JML024	薄壁橡皮管輕加工夾緊夾具	150×150×120
LG-JML025	箍圈外部夾緊裝置	φ100×160
LG-JML026	帶微調裝置的螺旋夾緊結構	200×100×120
LG-JML027	外部擺動夾緊裝置	160×100×120
LG-JML028	箱框內部螺旋夾緊結構	200×160×120
LG-JML029	內部拉緊夾緊裝置	150×150×160
LG-JML030	肘桿式夾緊裝置	180×100×120
LG-JML031	推力夾緊的結構	160×140×100
LG-JML032	可調式凸輪夾緊裝置	100×120×160
LG-JML033	虎鉗式夾緊機床夾具	200×140×120
LG-JML034	氣動斜鍥滑柱組合夾緊機構	190×160×120
LG-JML035	浮動接頭的結構	φ60×160
LG-JML036	下壓式鉆模	φ160×160
LG-JML037	蓋板式鉆床夾具	280×110×80
LG-JML038	短軸鉆孔成組鉆床夾具	200×160×100
LG-JML039	箱式鉆模	140×110×120
LG-JML040	左右支架鉆孔夾具	200×150×120
LG-JML041	雙臂曲柄鉆孔組合夾具	250×210×150
LG-JML042	分度鉆床夾具	200×145×150
LG-JML043	固定式鉆模	190×120×150
LG-JML044	回轉式鉆模	180×140×140
LG-JML045	翻轉式鉆模	160×200×150
LG-JML046	手動滑柱式鉆模	180×190×210
LG-JML047	可卸式鉆模板	260×120×110
LG-JML048	懸掛式鉆模板	220×170×140
LG-JML049	帶分度裝置的鉆床夾具	210×180×130
LG-JML050	鉸鏈式鉆床夾具	250×90×130
LG-JML51	懸掛式鉆模板鉆床夾具	230×160×160
LG-JML052	多面翻轉式鉆床夾具	140×140×170
LG-JML053	撥叉成組鉆床夾具	200×130×190
LG-JML054	氣動單滑柱鉆模	120×160×140
LG-JML055	后部夾緊鉆床夾具	150×140×140
LG-JML056	頂起夾緊鉆床夾具	150×140×140
LG-JML057	鋼套鉆模	φ100×120
LG-JML058	托架斜孔分度鉆模	200×160×100
LG-JML059	拖拉機制動器杠桿殼斜孔鉆模	200×140×140
LG-JML060	通用回轉式鉆床夾具	330×130×170
LG-JML061	擺動式鉆床夾具	185×180×140
LG-JML062	斜孔鉆床夾具	160×150×160
LG-JML063	鉆搖臂鎖緊孔鉆模	200×120×120
LG-JML064	移動式鉆床夾具	150×100×150
LG-JML065	撥輪蓋板鉆模	140×60×120
LG-JML066	彈簧壓緊鉆管接頭小孔鉆模	200×80×120
LG-JML067	鐵托腳銑床夾具	200×120×160
LG-JML068	銑鼻豎銑床夾具	210×170×130
LG-JML069	連續夾緊可調銑床夾具	180×120×150
LG-JML070	銑三通槽的銑床夾具	200×160×115
LG-JML071	多件聯動夾緊銑床夾具	240×120×80
LG-JML072	磨削刀機床夾具	250×190×140
LG-JML073	氣動夾緊銑床夾具	255×200×170
LG-JML074	多用途銑床夾具	250×180×120
LG-JML075	靠模銑床夾具	200×170×190
LG-JML076	偏心夾緊銑床夾具	230×140×180
LG-JML077	多件裝夾銑床夾具	200×140×180
LG-JML078	先定位后夾緊銑床夾具	160×140×150
LG-JML079	雙圓軸銑鍵槽夾具	180×120×120
LG-JML080	環形工件銑床夾具	220×120×100
LG-JML081	軸瓦銑開夾具	160×150×120
LG-JML082	蓋板平面銑床夾具	200×200×120
LG-JML083	車床四方刀架銑床夾具	180×200×140
LG-JML084	撥叉鍵槽銑床夾具	160×120×140
LG-JML085	液性塑料多件聯動夾緊銑床夾具	280×100×110
LG-JML086	撥叉成組銑床夾具	200×200×180
LG-JML087	撥叉叉口成組銑床夾具	210×170×210
LG-JML088	斜契聯動夾緊銑床夾具	240×150×270
LG-JML089	螺旋定心夾緊銑床夾具	260×180×120
LG-JML090	銑半圓鍵槽銑床夾具	250×150×120
LG-JML091	帶輔助支承的銑床夾具	210×150×160
LG-JML092	多件聯動夾緊銑床夾具	240×120×80
LG-JML093	兩點聯動夾緊夾具	200×120×120
LG-JML094	墊塊直角面銑床夾具	200×160×140
LG-JML095	一點兩面定位銑床夾具	200×160×130
LG-JML096	分度銑床夾具	300×200×120
LG-JML097	聯動夾緊銑床夾具	270×120×140
LG-JML098	銑45度銑床夾具	280×150×150
LG-JML099	車床夾具與機床主軸的四種聯接	200×200×150
LG-JML100	離心力車床夾具	φ160×280
LG-JML101	成組車床夾具	φ180×150
LG-JML102	角鐵式車床夾具	160×120×180
LG-JML103	彈性體滾子定心夾緊車床夾具	φ120×160
LG-JML104	聯動螺旋夾緊車床夾具	φ170×240
LG-JML105	液性塑料定心夾緊車床夾具	φ180×210
LG-JML106	管接頭成組車床夾具	φ160×250
LG-JML107	撥叉成組車床夾具	φ180×270
LG-JML108	盤套類零件成組車床夾具	φ180×210
LG-JML109	撥叉叉口成組車床夾具	φ180×80
LG-JML110	液壓夾緊車床夾具	φ180×290
LG-JML111	帶分度裝置車床夾具	φ180×140
LG-JML112	泵體孔車床夾具	190×150×120
LG-JML113	多件裝夾車床夾具	φ170×120
LG-JML114	圓盤式螺旋夾緊車床夾具	φ200×110
LG-JML115	完全定位車床夾具	160×160×180
LG-JML116	專用車偏心車床夾具	φ160×160
LG-JML117	車削組合夾具	φ180×170
LG-JML118	曲軸頸車床夾具	φ160×150
LG-JML119	偏心軸車床夾具	φ120×180
LG-JML120	自定位車床夾具	φ150×180
LG-JML121	車床四方刀架	180×150×140
LG-JML122	數控車床自動轉位六角刀架	180×150×140
LG-JML123	余鍥空心滑塊車床夾具	φ140×120
LG-JML124	開合螺母上加工孔的車床夾具	φ180×150
LG-JML125	開關觸頭座車床夾具	φ160×200
LG-JML126	閥板斜面車床夾具	φ160×100
LG-JML127	閘閥閥體回轉車床夾具	φ160×120
LG-JML128	車十字軸外圓方槽分度車床夾具	φ160×120
LG-JML129	液壓拉桿套筒車床夾具	φ160×200
LG-JML130	直角接頭車床夾具	φ160×200
LG-JML131	閥體四孔偏心回轉車床夾具	φ180×140
LG-JML132	可調式車床夾具	φ180×120
LG-JML133	薄壁套彈性車床夾具	φ90×160
LG-JML134	波紋套定心車床夾具	φ100×160
LG-JML135	殼體車床夾具	φ160×140
LG-JML136	回水蓋分度車床夾具	180×150×120
LG-JML137	箱體鏜床夾具（帶鏜刀）	220×150×120
LG-JML138	雙支承鏜床夾具（帶鏜刀）	250×190×140
LG-JML139	立式鏜床夾具	200×140×140
LG-JML140	鏜削車床尾座孔的鏜床夾具	220×160×130
LG-JML141	箱框焊接夾具	260×150×160
LG-JML142	鏟車挖斗焊接夾具	200×160×130
LG-JML143	汽車焊接夾具	200×160×130
LG-JML144	檢驗零件尺寸用夾具	270×200×150
LG-JML145	檢驗基板R的夾具（帶百分表）	220×210×90
LG-JML146	孔距檢驗夾具（帶百分表）	210×120×70
LG-JML147	檢驗同軸度用夾具（帶百分表）	230×130×180
LG-JML148	檢驗燕尾導軌平行度夾具（帶百分表）	150×250×150
LG-JML149	檢驗孔與端面垂直度的夾具	φ100×160
LG-JML150	孔系通用組合夾具	290×160×210
LG-JML151	槽系通用組合夾具	260×160×210
LG-JML152	真空夾緊磨床夾具	200×120×80
LG-JML153	導軌磨床夾具	200×160×120
LG-JML154	磨凸鍵軸可調夾具	160×140×150
LG-JML155	燕尾槽刨槽夾具	240×160×120
LG-JML156	裝配夾具	180×140×140
LG-JML157	拉花鍵孔成組拉床夾具（含花鍵拉刀）	200×180×150
LG-JML158	Y38-1滾齒機床的滾齒夾具	φ140×200
LG-JML159	L300滾齒機床的滾齒夾具	φ140×180
LG-JML160	外齒輪插齒夾具	φ120×160
LG-JML161	內齒輪插齒夾具	φ160×120
LG-JML162	推桿套筒車床夾具	φ70×250
LG-JML163	鏜活塞環內孔車夾具	φ160×160
LG-JML164	橫拉桿接頭內孔車夾具	φ160×170
LG-JML165	雙面翻轉式鉆床夾具	200×140×110
LG-JML166	氣動夾緊鉆床夾具	230×160×150
LG-JML167	杠桿鉆小孔鉆模	180×70×90
LG-JML168	軸套徑向孔固定鉆模	140×120×100
LG-JML169	鉆孔板鉆床夾具	200×130×70
LG-JML170	撥叉螺紋孔偏心夾緊鉸鏈鉆模	200×130×170
LG-JML171	噴嘴斜孔回轉鉆模	170×100×180
LG-JML172	轉子體斜孔特殊鉆模	140×140×100
LG-JML173	連桿大小孔鏜夾具	240×180×90
LG-JML174	雙鏜桿聯動鏜床夾具	240×160×120
LG-JML175	銑套筒端部槽夾具	200×85×85
LG-JML176	銑削雙件頂尖套筒雙槽的銑床夾具	250×110×85
LG-JML178	銑削連桿大頭八槽的銑床夾具	160×120×140
LG-JML179	機油泵體銑夾具	250×160×100
LG-JML180	聯動夾緊小軸端面磨床夾具	200×170×100
LG-JML181	上刀架燕尾槽刨床夾具	240×110×80
LG-JML182	盤類零件拉孔夾具	φ180×60
LG-JML183	杠桿鍵槽孔拉夾具	200×110×70
LG-JML184	軸套花鍵孔拉夾具	φ180×80
LG-JML185	撥叉鍵槽拉削夾具	φ150×120
LG-JML186	刨齒夾具	φ80×200
LG-JML187	齒條插齒夾具	200×180×120
LG-JML188	臥軸式回轉工作臺	180×160×100
