LG-N02型多媒體智能控制《機械原理》陳列柜

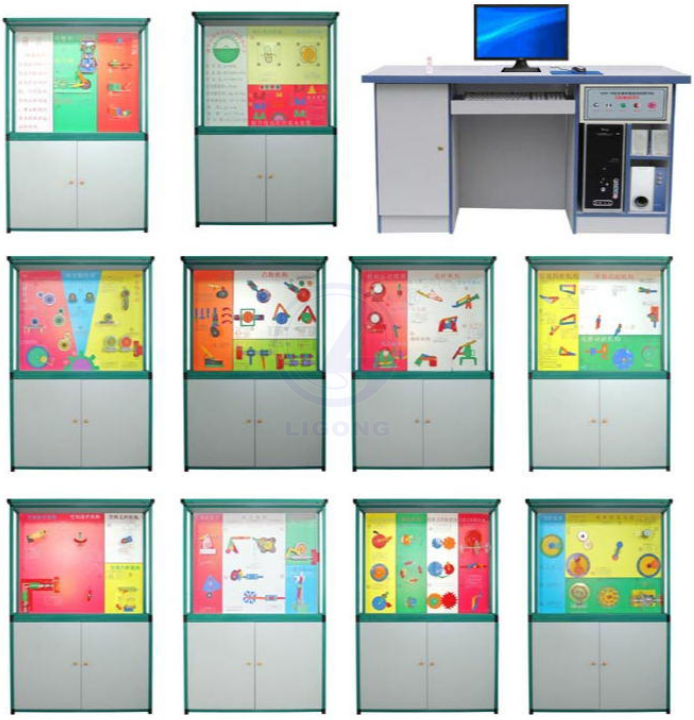

LG-N02型多媒體智能控制《機械原理》陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱而設計的一套電化多媒體教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作，同時電腦播放圖像或三維動畫同步模型動作。

陳列柜主要特點

控制臺配置：控制仿真軟件（內含78件動畫）；P4電腦主機1臺，17寸顯示器1臺.

控制軟件：采用陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。

控制方式：采用鼠標、鍵盤或電腦遙控器。

尺寸：1250×430×1780ｍｍ，陳列柜上下柜整體采用彩色塑鋼制作，造型美觀，堅固耐用。

陳列柜各柜內容如下:

序號與名稱	陳列柜內容
主控臺	主控臺柜、主控制器、有源音箱、主控電腦（用戶自配）多媒體控制軟件
第一柜機器與機構	內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副
第二柜平面連桿機構的基本形式	鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構
第三柜平面連桿機構	機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。
第四柜凸輪機構的形式	盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。
第五柜齒輪傳動的各種類型	平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。
第六柜輪系的基本形成	漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。
第七柜輪系的基本形成	周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器
第八柜間歇運動機構	齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構
第九柜組合機構	串聯組合：行程擴大機構、換向傳動機構并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。
第十械空間連桿機構	空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。
