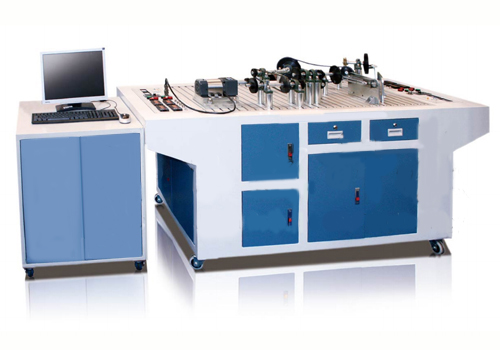

LGJ-DJ01型 機械系統搭接與測試實驗臺
LGJ-DJ01機械系統搭接與測試實驗臺是全面升級的新一代產品，增加了位移傳感器、角位移傳感器、擺動傳感器等多種機械傳動系統測試所需的高精度傳感器,從而滿足測試不同傳動系統、不同搭接方式的傳動性能,并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。
一、功能特點
1.安裝平臺采用標準T型槽鋁合金型材拼接而成,活動支座間的距離可任意調節,搭接靈活機動,可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機械系統。
2.所有傳動輪系采用光桿支承,緊定螺釘固定,調節方便快捷,因此,搭接速度快;
3.該實驗臺和聯接方式具有設計巧妙,使用調節范圍大,拆裝輕松方便,結構緊湊,元件之間的通用性好,拼裝方案多等特點;
4.可組成性能各異的機械傳動系統,有利于培養學生機械傳動系統方案的設計能力;
5.該實驗臺是一種全開放式實驗臺,可同時供多名學生四周安裝、調試實驗,可有效利用實驗設備和減少實驗室占地面積;
6.配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器,使得測試數據精確可靠。
二、技術參數
1.供電電源: 220V/50HZ;
2.交流調速: 90W;
3.調速范圍: 0-120rpm;
4.實驗臺外形尺寸(mm): 2000x800x860;
5.實驗臺重量:約165 (Kg)
