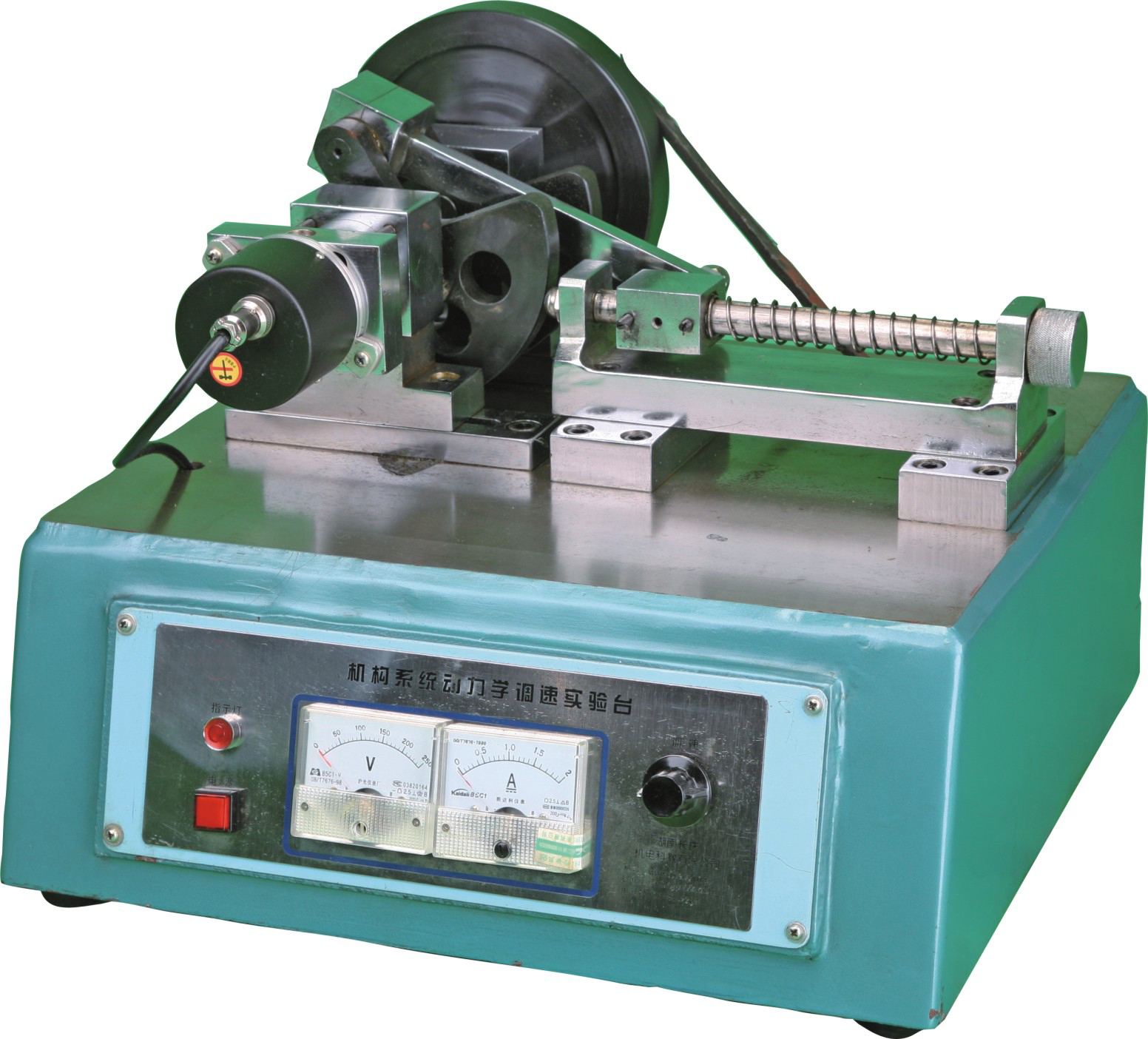

LGJ-JTS01型 機械動力學調速實驗臺
一、實驗臺應用目的
1. 通過機械系統的動力學調速實驗，觀察機械的周期性速度波動現象，并掌握利用飛輪進行速度波動調節的原理和方法；
2. 通過利用傳感器、工控機等先進的實驗技術手段進行實驗操作，訓練掌握現代化的實驗測試手段和方法，增強工程實踐能力；
3. 通過進行實驗結果與理論數據的比較，分析誤差產生的原因，增強工程意識，樹立正確的設計理念。
二、實驗臺使用說明
1. 基本參數
（1）各桿長度曲柄lAB=50mm ； 連桿lBC=180mm；電機轉速n1=1500r/min；
（2）已知生產阻力為拉伸彈簧，其拉伸阻力為：拉伸長度L=5mm，F(xiàn)=0kg；L=10mm，F(xiàn)=5Kg；L=15mm，F(xiàn)=15Kg；
（3）外形尺寸：520×550×580mm
2. 實驗內容
（1）曲柄的真實運動仿真：通過數模計算得出的真實運動規律，作出角速度線圖；進行速度波動調節計算，分析飛輪轉動慣量的影響。
（2）曲柄真實運動的實測：通過曲柄上的角位移傳感器和A/D轉換器進行采集，轉換和處理，并輸入計算機顯示出實測的曲柄角速度線圖；與理論角速度線圖分析比較，使學生了解機構結構對曲柄的速度波動的影響。
（3）不裝飛輪、裝大飛輪、小飛輪在曲柄軸上，觀察系統運轉的不均勻性。
