LGY-QC01A型工業機器人汽車生產線綜合應用實訓室

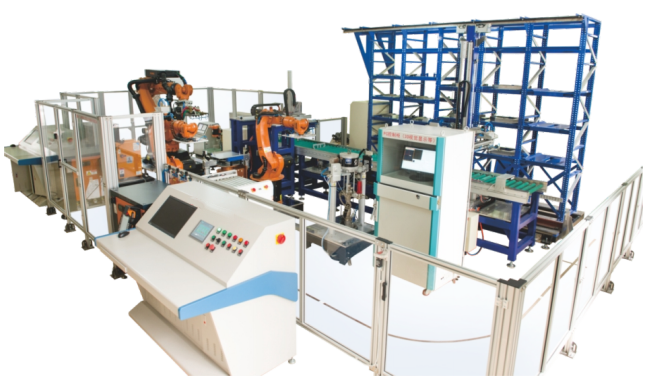

一、設備外觀

二、設備概述

LGY-QC01A型工業機器人汽車生產線綜合應用實訓室模擬汽車車門的生產過程，由點焊工作站、涂膠工作站、碼垛工作站等組成，各工作站通過工業以太網構成一個典型的智能制造生產線。

LGY-QC01A型工業機器人汽車生產線綜合應用實訓室融合了機器視覺技術（3D）、RFID檢測、智能物流、工業以太網技術（支持和MES，ERP等軟件數據交互）、伺服電機位置控制和變頻器技術、機器人技術、智能診斷、車床數控系統技術、傳感器應用技術、氣動控制技術、PLC控制技術、組態技術等技術知識。

本裝備適合于大專院校、職業學校的工業機器人技術、機電一體化技術、焊接技術及自動化、電氣自動化技術、機械制造與其自動化、數控技術、電機與電器技術、自動化生產設備與應用等專業的教學。

三、設備參數

1．電源輸入：三相 AC 380V±10% 50HZ

2．功率輸入：滿負荷真實焊接時≤150KW，焊接電流2000A時≤80KW，模擬焊接時≤50KW。

3．工作環境：1）溫度：-10℃～+40℃；2）相對濕度：≤90%（+20℃）；3）海拔高度：≤1000m；4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃

4．設備重量：≤3000kg

5．外形尺寸：長×寬×高=8995mm×6730mm×3000mm

6．建議實訓室尺寸：長×寬×高≥11000mm×10000mm×3300mm

7．安全措施：具有安全接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實訓導線。
