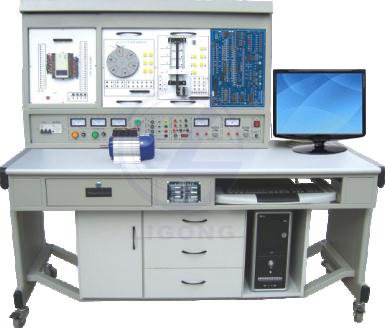

LGS-02C型 PLC可編程控制器、微機接口及微機應用綜合實驗裝置

一、LGS-02C型 PLC可編程控制器、微機接口及微機應用綜合實驗裝置特點

1、采用組件多結構更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：

（1）PLC001 交通信號燈PLC自動控制實驗掛箱

（2）PLC002 攪拌器的PLC自動控制實驗掛箱

（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）

（4）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）

（5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）

（6）PLC006 藝術彩燈造型的PLC控制實驗掛箱

（7）PLC007 電機的自動控制實驗掛箱（實物）

（8）PLC008 步進電機的PLC控制實驗掛箱（實物）

（9）PLC009 模擬電視發射塔實驗掛箱

（10）PLC010 自動送料裝車系統實驗掛箱

（11）PLC011 自動售貨機實驗掛箱

（12）PLC012 自動成型系統實驗掛箱

（13）PLC013 水塔自動供水系統實驗掛箱

（14）PLC014 郵件自動分揀系統實驗掛箱

（15）PLC015 自動洗衣機系統實驗掛箱

（16）PLC016 電鍍系統實驗掛箱

（17）PLC017 繼電器控制實驗掛箱（一）

（18）三相鼠籠電動機 380V Y /△接法

（19）基礎實驗掛箱

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、工控組態軟件

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8、微機接口及應用部分：

（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；

（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；

（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）

三、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：三菱FX1N-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150 cm3

四、基本實驗項目

1、PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．攪拌器的PLC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗（實物）

10．四層電梯的PLC自動控制實驗（實物）

11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗（實物）

14．步進電機的PLC控制（實物）

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

2、微機接口及微機應用

A、微機接口實驗（微機原理課）

1、I/O地址譯碼實驗 2、簡單并行接口實驗

3、可編程并行口實驗（一）（二） 4、串行通訊實驗（8251、8250）

5、A/D、D/A轉換 6、可編程定時器/計數器實驗

7、七段數碼顯示實驗 8、中斷實驗和DMA通訊實驗

B、趣味性實驗及控制實驗（微機應用課）

1、競賽搶答器實驗 2、數字錄音機實驗

3、電子琴實驗 4、交通燈控制實驗

5、繼電器控制實驗 6、步進電機控制實驗

7、七段數碼顯示實驗 8、集成電路測試實驗

9、8279鍵盤、顯示控制實驗

C、TTL集成電路實驗（數字電路課）

1、與、或、非門等門電路實驗 2、組合邏輯電路實驗（半加器、全加器等）

3、觸發器實驗（RS、D、JK等） 4、集成計數器及寄存器

5、譯碼器和數據選擇器等 6、單穩態觸發器等波形實驗

五、實驗臺配置清單（每臺）

名稱	型號	數量	單位	備注
PLC主機	三菱FX1N—40MR	1	臺	日本
三菱通訊電纜	RS232/422	1	根	日本
演示板	交通信號燈的PLC控制	1	塊	北京
	攪拌器的PLC控制	1	塊	＂
	LED數碼管的PLC控制	1	塊	＂
	四層電梯的PLC控制	1	塊	＂
	加工中心刀具庫選擇控制	1	塊	＂
	藝術彩燈的PLC控制	1	塊	＂
	電機的自動控制	1	塊	＂
	步進電機的PLC控制	1	塊	＂
	基礎實驗	1	塊	＂
	水塔自動控制	1	塊	＂
	洗衣機自動控制	1	塊	＂
	郵件分檢系統	1	塊	＂
	自動售貨機	1	塊	＂
	自動成型系統	1	塊	＂
	模擬電視發射塔	1	塊	＂
	自動送料裝車系統	1	塊	＂
	電鍍自控系統		塊	＂
軟件	演示板原程序及三菱編程軟件（FXGP_WIN-E）	1	塊	日本
微機接口主板		1	塊
微機接口PC擴展卡		1	塊
鍵盤顯示實驗板及連接電纜		1	套
學生實驗桌	學生實驗桌含鐵筐支架	1	套	北京
說明書	上冊	1	本	＂
說明書	下冊	1	本	＂
連接線	紅色	40	根	＂
	紅色大頭	1	根	＂
	黑色大頭	1	根	＂
	紅色大小頭	1	根	＂
	黑色大小頭	1	根	＂
	黑色	1	根	＂
	50P排線	1	根	＂
	黃色（短線）	10	根	＂
	藍色（短線）	10	根	＂
