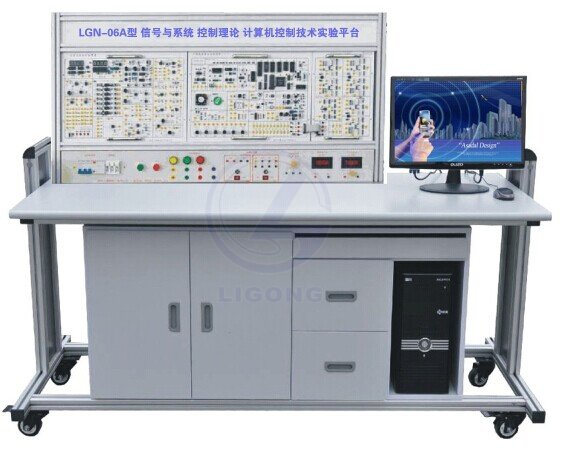

LGN-06B型單片機?CPLD-FPGA開發綜合實驗裝置

一、LGN-06B型 單片機•CPLD-FPGA開發綜合實驗裝置概述：

針對各高等院校須同時開設“單片機”和“CPLD/FPGA”教學的需求，本公司研發了“LGN-06B型 單片機•CPLD-FPGA開發綜合實驗裝置”。集MCS-51單片機、CPLD/FPGA及綜合等技術于一體，提供了優化的軟件和硬件集成資源，適合“單片機原理及接口技術”、“CPLD/FPGA原理及其應用技術”教學大綱的要求，實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助學?？焖俚卣莆者@些接口的應用方法，是各高等院校開展單片機、CPLD/FPGA教學、課程設計、電子設計競賽及科研開發的理想設備。

二、技術性能：

1、輸入電源：單相三線220V±10% 50HZ

2、工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃）海拔<4000m

3、絕緣電阻：大于3MΩ

4、裝機容量：小于0.5Kva

5、外形尺寸：168cm×70cm×150cm，以產品實物為準

三、系統特點

1、MCS-51單片機系統

豐富的接口電路，這些單片機接口電路涵蓋了MCU的各個應用領域，并能夠提供用戶

領先的應用和設計的方法。CPU芯片引腳引出，可以任意的連接自己的實際應用系統。配有專業的SY-3000型高性能MCS-51硬件仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和用戶CPU獨立運行，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能。上位仿真軟件支持匯編、C語言。可運行于WIN98/2000/NT/XP操作系統平臺。

2、CPLD/FPGA系統，包含數字和模擬EDA系統

數字EDA系統配有Altera公司的EP1K30器件，具有30000門的FPGA芯片，可兼容多種電壓內核芯片。也可配置Lattice公司的ISPLSI1032E器件，具有6000門的CPLD芯片。

模擬EDA系統配有Lattice公司的ispPAC系列器件，配套專用編程下載線和下載軟件。

3、可選配C8051F020單片機模塊，配備EC5仿真器。

4、可選配我公司*產品DAQ數控式創新實驗平臺,可完成如四層電梯、交通燈控制、水塔水位自動控制等多達15個創新實驗。

四、系統配置

1．控制器單元掛箱：掛箱主要用于插接不同的CPU模塊。掛箱上包含了CPU模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個(40P、40P、20P)扁平電纜接口槽用于和其他掛箱連接。

掛箱上的資源如下：

(1)8155接口模塊

(2)8255接口模塊

(3)8279鍵盤顯示接口模塊

(4)8253可編程定時器模塊
