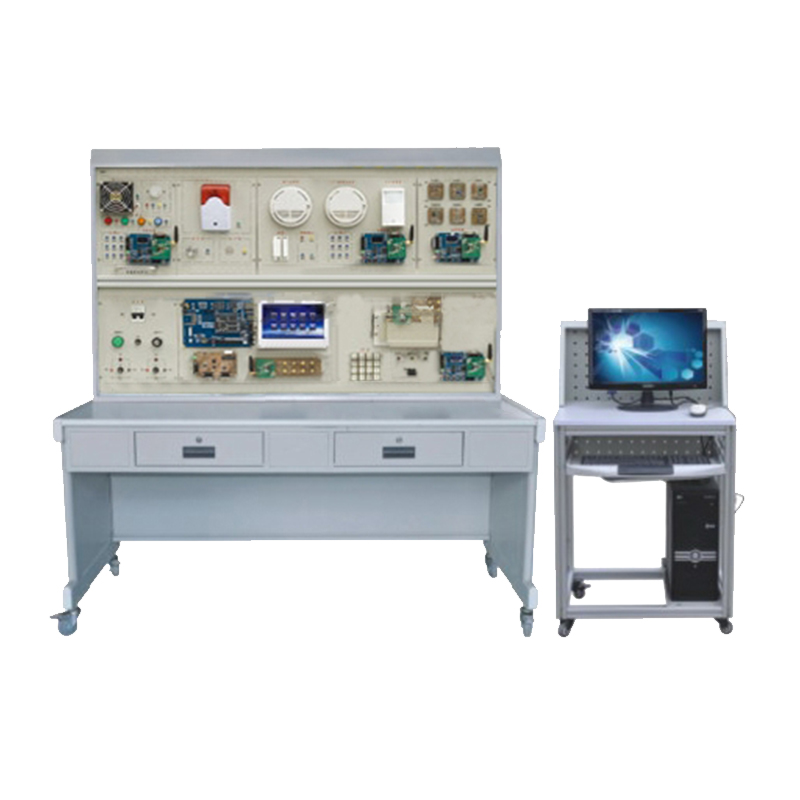

LG-Z02型物聯網智能家居實驗開發平臺

一、概述
“LG-Z02型 物聯網智能家居實驗開發平臺”是根據物聯網相關專業的教學要求而推出的一款新型綜合實驗開發平臺，它體現了物聯網技術在智能家居方面的綜合應用，具有智能家居中常見的智能傳感、遠程控制、家居安防等主要實驗功能，同時擴展了ZigBee無線傳感器網絡、WiFi無線通信網絡、嵌入式WEB服務器等實驗功能。

二、系統特點
1、緊密結合物聯網學科發展，實現了GPRS網絡、Internet網絡、無線傳感器網絡等多網絡融合技術，包含了無線通信技術、計算機控制技術、嵌入式技術、傳感器技術、移動通信技術等的教學內容，體現現代智能家居的實現方式和技術特點。
2、物聯網智能家居實驗開發平臺由主控制器和功能執行單元組成，充分體現物聯網智能家居系統中智能傳感、遠程控制、家居安防等方面的應用。
3、物聯網智能家居實驗開發平臺采用SAMSUNG公司的S3C2440處理器為核心控制器，GUI人機交互界面，具有實時性、可操作性、跨平臺特性、面向對象等多種優點；還提供了高速以太網接口，USB接口，觸摸鍵盤等，以及WiFi、GPRS、ZigBee等功能模塊，可根據不同的需求靈活配置，實現嵌入式技術在物聯網智能家居方面的應用。
4、系統網絡化，通過Internet網絡或GPRS網絡，用戶可實時了解家中的情況，實現遠程控制。
三、技術性能
1、輸入電源：單相三線AC220V±10% 50Hz
2、工作環境：溫度-30℃～+45℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、安全保護：具有漏電壓、漏電流保護，安全符合國家標準
四、基本配置及功能
1、物聯網智能家居實驗開發平臺由控制屏和實驗桌組成?？刂破敛捎描F質雙層亞光密紋噴塑結構，上面安裝有鋁質面板，面板采用彩色蝕刻技術，不易損壞和掉色；實驗桌為鐵制雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，底部安裝有帶剎車功能的萬向輪，可以靈活、方便的移動設備。
2、主控制器由核心板和底板組成。核心板采用SAMSUNG公司的S3C2440處理器，并擴展64M SDRAM、64M NandFlash、2M NorFlash。底板集成了10M/100M以太網接口、USB主從接口、RS485接口、RS232接口、JTAG接口、音頻接口、8寸TFT LCD（帶觸摸功能）、SD卡接口、4×4鍵盤、指示燈、GPRS擴展接口、ZigBee擴展接口等硬件資源。
3、功能執行單元包括門窗安防模塊、智能家電模塊、指紋門禁模塊、環境監控模塊、網絡攝像頭、GPRS模塊等。
(1) 門窗安防模塊：由門窗單元、步進電機、傳感器等組成，具有門窗狀態的檢測和控制、外部入侵監測與報警等功能。
(2) 智能家電模塊：利用單片機模擬家用電器的參數，模擬物聯網內家用電器的智能控制，如燈光控制、遙控接收控制、風扇控制等。
(3) 指紋門禁模塊：由門磁傳感器、指紋識別系統、電控鎖等組成，具有指紋身份識別、門禁管理等功能。
(4) 環境監控模塊：由溫濕度傳感器，紅外傳感器，燃氣傳感器、ZigBee模塊組成，用來監測當前室內溫濕度狀態、是否有可燃氣體泄漏等。
(5) 網絡攝像頭：實現視頻采集、視頻壓縮和傳輸等功能。
(6) GPRS模塊：用于遠程數據通信，以短信方式獲取智能家居系統中的設備信息，實現遠程控制。
五、實驗項目
1、物聯網智能家居開發平臺認識
2、嵌入式控制系統實驗
3、門窗狀態監測與控制實驗
4、入侵檢測與報警實驗
5、智能家電控制實驗
6、指紋門禁系統實驗
7、ZigBee環境監控實驗
8、網絡攝像頭數據采集與傳輸實驗
9、GPRS無線通訊實驗
10、智能家居綜合控制實驗
