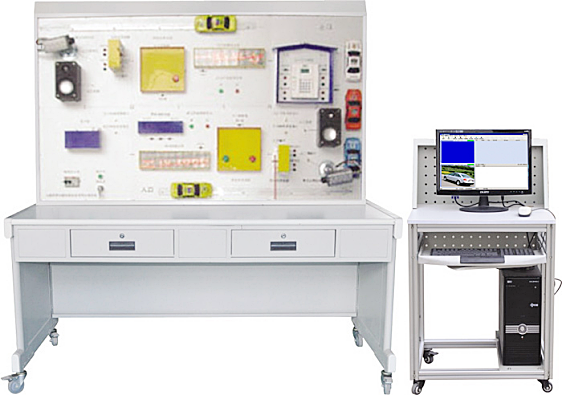

LG-Y03型停車場計費管理系統實驗實訓裝置

LG-Y03型停車場計費管理系統實驗實訓裝置是根據目前我國建筑電氣、樓宇智能化專業的實訓內容精心設計的，它可全面反映停車場系統工作原理及當前先進的識別技術。感應式IC卡停車場系統采用感應IC卡讀卡技術，它將射頻卡技術、自動擋車道閘、車輛感應技術、工業控制技術等先進、成熟的技術集成在停車管理系統中。停車場計費管理系統實驗實訓裝置采用模塊化設計。針對不同的需求選擇適當?shù)南到y(tǒng)配置，能夠有效地管理資源，防止票款流失，極大的提高管理工作的效率。

一、系統原理構架

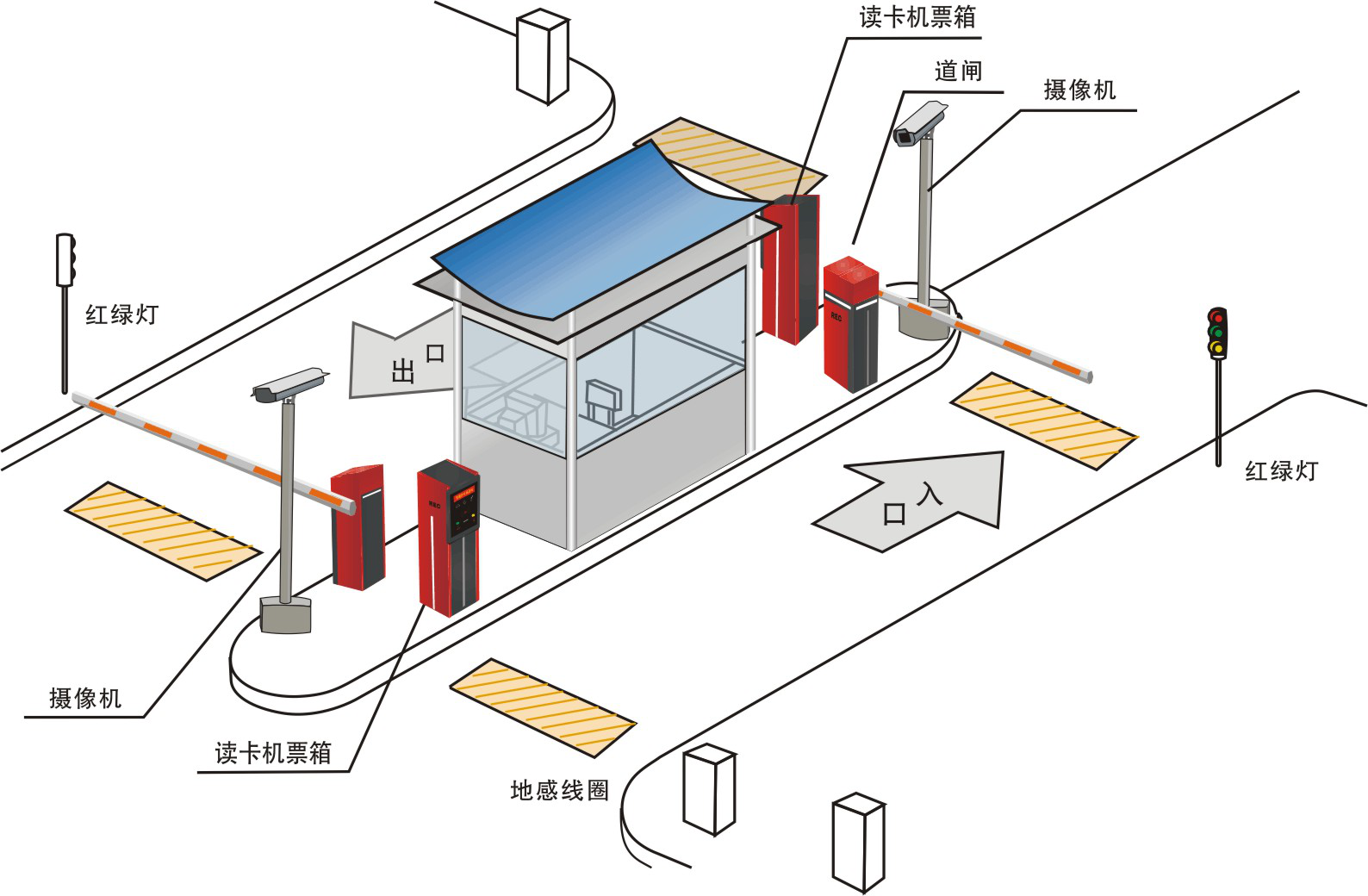

1、示意圖

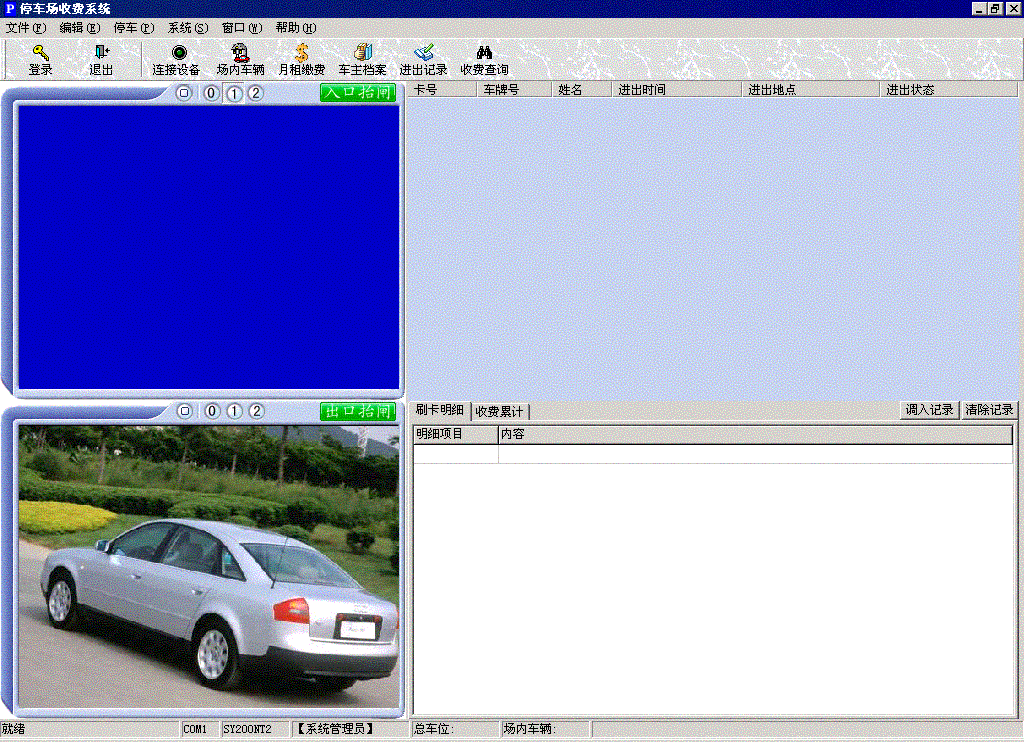

2、圖像識別系統軟件

二、設備參數
1、系統實訓功能概述：
LG-Y03型停車場計費管理系統實驗實訓裝置能進行各種停車場計費管理系統操作演示、出入口控制器的設置、仿真模型車輛的仿真出入控制、攝像機圖像對比、控制閘道及地磁感應系統的工作原理、用戶的月租卡設置，停車場計費管理軟件的使用方法、線路的設計與連接、實驗和實訓，并可于一卡通及小區系列中的其他設備聯網進行各種綜合實訓。

2、永久用戶車輛進入停車場時，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲觯?數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
3、臨時用戶車輛進入停車場時，從出票機中領取臨時卡，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲觯瑪?shù)字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
4、永久用戶車輛離開停車場時，讀感器自動檢測到車輛離開，并判斷所持卡的合法性。如合法，道閘開啟，車輛離開停車場，數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦。
5、臨時用戶車輛離開停車場時，控制器能自動檢測到臨時卡，提示司機必須交費，臨時車必須將臨時卡交還保安，并需交一定的費用。經保安確認后方能離開。車輛駛出停車場時，數字錄像機錄下該車輛的照片，并存儲在數字錄像機中，控制器記錄下該車輛離開的時間，聯機時傳入數字錄像機。為了有效防止不法分子偷停車卡后再入停車場偷車的情況發生，采用圖像捕捉卡將入口處攝取的車輛圖像存入計算機硬盤，當車輛出場時，采用圖像捕捉卡將出口處攝取的車輛圖像存入計算機，計算機自動調出入場時車輛圖像及出場時的圖像，經人工識別，確認同一卡號，同一車輛時放行；異者報警。系統具有車輛圖像捕捉功能，停車場除對臨時外來車輛及固定月租卡車輛管理以外，同時也可絕對保證停放車輛的安全，并有效地防止車輛丟失。
6、系統技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：<300W
外型尺寸：1600mm×800mm×1500mm
安全保護：具有漏電自動保護裝置
三、基本配置
1、停車場系統模擬屏（鐵質雙層亞光密紋噴塑結構）
(1)交流電源
提供交流電源：單相交流電 220V 50Hz
(2)模擬停車場系統
(3)停車場管理系統結構圖
2、樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、入口控制機
入口控制機是內嵌智能控制單元的入口控制核心，提供自動控制功能，用于既有月卡車輛自助進場、又有臨時車輛自助進場的停車管理系統中。入口控制機可以聯網工作，也可以脫機獨立工作。智能控制單元不僅有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網后自動上傳。
4、出口控制機
出口控制機是內嵌智能控制單元的出口自助讀卡控制核心，提供自動控制功能，提高車輛出場的效率，做到月卡車輛無人值守管理。智能控制單元有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備CAN總線聯網接口，脫機獨立工作時可以暫存上萬條的脫機記錄，聯網后自動上傳。
5、出口控制機
POS收銀機是停車場收費管理系統中控制、收費和管理的中心。內嵌智能控制單元和存儲單元，在提供自動控制功能的同時，還具有收費管理功能，可以脫離電腦進行獨立的工作。POS收銀機適用于月卡車輛和臨時車輛相結合的停車管理系統中，用于監控出入口設備的通信、臨時車輛的收費、系統的數據存儲及與電腦的通信。既可以與電腦聯機工作，又可以脫離電腦進行獨立工作。智能控制單元有獨立的控制程序、時鐘、存儲器及各種輸入輸出，而且還具備先進的CAN總線聯網接口，智能控制單元可以獨立存儲1萬張?jiān)驴ㄐ畔⒑蜕先f條系統事件記錄和收費信息，與電腦聯機后自動上傳，導入數據庫中。
6、道閘
道閘采用專用力矩電機和控制電路，適用于各類停車場管理系統中的車輛出入口，限定車輛進出。
7、停車場3D立體車庫模型
8、停車場專用發卡箱立體型
采用有機材料制作，能完全與真實發卡箱一致，進能出入發卡
9、3D立體動感圖像系統
能采用3D圖像真實動感地對比進出入國庫車型，
10、3D模型汽車
采用高防真各車型汽車，自動駕駛技術系統完成進出入車庫，
四、實訓項目
實訓項目一：停車場管理過程的實訓
實訓項目二：出入口控制設備安裝操作與連接實訓
實訓項目三：車輛檢測器設備安裝操作連接實訓
實訓項目四：攝像機的安裝調試操作與線路的連接
實訓項目五：仿真攝像機圖像比對操作
實訓項目六：系統接線操作與連接
實訓項目七：收費系統的管理與操作實訓
實訓項目八：卡片的管理與操作實訓
實訓項目九：系統調試操作
實訓項目十：進出入口的設置與線路原來的實訓
實訓項目十一：線路故障的判斷與處理
實訓頂目十二系統與車庫管理系統的擴展實訓
五、配置清單

序號	名稱	數量
1	收費亭	1套
2	讀卡器	2套
3	高清攝像機	2套
4	進出口車位顯示屏	2套
5	進出口閘機	1套
6	控制器	1只
7	網絡制器	1套
8	模擬汽車	1套
9	語音音箱	1套
10	地感線圈	1套
11	管理軟件	1套
