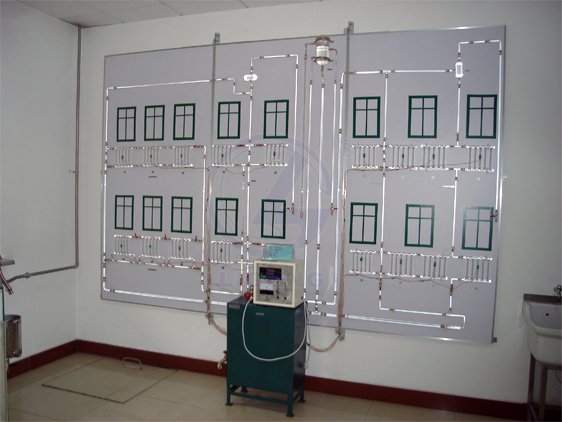

LG-RGX02型 采暖系統模擬演示裝置是讓學生了解常見的熱水采暖系統形式，掌握系統中各部件的作用及連接方式，鞏固課堂所學的知識。

一、 LG-RGX02型 采暖系統模擬演示裝置主要配置：

       模擬采暖散熱器片、采暖供水干支管道、回水干支管道、集氣罐、高位膨脹水箱、溢水管、信號管、循環管、排水管、膨脹管、模擬房間墻面、模擬供暖鍋爐、供水泵、供水箱、實驗臺框架等。
二、技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率370W。
2、18個玻璃暖氣包，5種采暖方式模擬多種形式熱水采暖系統工作過程及其連接方式。
3、循環水泵參數： 流量：20L/min ，揚程：12m，功率：100W。
4、模擬供暖鍋爐 ；給水箱；集氣罐；高位膨脹水箱；模擬房間墻面；散熱器；模擬采暖散熱器片、采暖供水干支管道、回水干支管道、水平式單管順流式系統；水平式單管跨越式系統；垂直式單管順流式系統；垂直式單管跨越式系統；雙管系統。
5、20點測溫顯示系統：由高精度溫度傳感器測量，萬 能信號輸入巡檢儀配合高精度數字顯示表顯示。
6、外形尺寸：3200×400×2200mm，外形為不銹鋼框架（掛壁式）。
三、系統演示
    采暖系統是由熱源、管道和散熱器所組成。熱源是生產熱能的部分，管道是連接熱源和散熱器的橋梁。在圖中所示的系統中，由管道將鍋爐、水泵和散熱器連接起來。系統工作前，先將水充滿給水箱，然后打開閥門B和C，同時啟動水泵，向系統充水。充水時不斷地開關集氣罐放氣閥，主系統中的空氣從集氣罐和膨脹水箱中排出。
    系統充滿水后，關閉閥門B，打開閥門A，在水泵的作用下，水沿供水干管進入散熱器，經回水干管返回水泵吸入口，如此不斷循環，將熱量散到供暖房間。（如下圖所示）

四、思考題
1、膨脹水箱有幾根連接管，各起什么作用？每根連接管上是否都可以裝閥門：
2、本演示中，室內熱水采暖系統有幾種連接方式。畫出各種連接方式的原理圖并簡述其特點。
