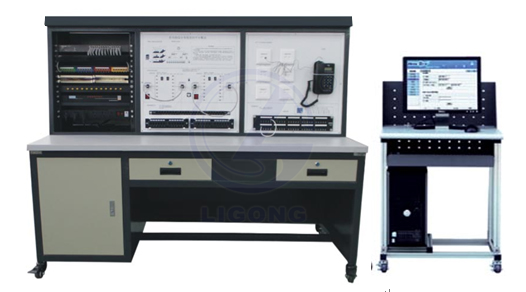

LG-B04A型綜合布線與計算機網絡系統實驗裝置

LG-B04A型 綜合布線與計算機網絡系統實驗裝置是根據目前我國建筑電氣、樓宇自動化專業的實驗內容精心設計的綜合實驗裝置。綜合布線與計算機網絡系統實驗裝置可全面反映綜合布線的工作區子系統、水平布線子系統、垂直干線子系統、設備間子系統和管理子系統等，并通過計算機網絡實現與外部的信息交流；通過電話網絡，實現對語音網絡的管理；通過閉路電視網絡，實現對閉路電視網絡的分配，能讓學生進行綜合布線與計算機網絡系統的元件、作用、組成和原理的認識實訓。

一、LG-B04A型 綜合布線與計算機網絡系統實驗裝置實訓功能
能進行綜合布線的數據網絡、語音網絡和有線電視網傳輸的演示，能進行數據網絡中的各種器材如ADSL、光纖收發器、光纖盒、網絡交換機、理線環、配線架及信息模塊的安裝、連接、操作與使用的實訓，能進行語音網絡中的各種器材如程控交換機、配線架、模塊及電話機的安裝、連接、操作與使用的實訓，能進行有線電視網絡中的各種器材如信號源、有線電視放大器、有線電視分配器及電視機的安裝、連接、操作與使用的實訓，能進行各種線路的設計和連接、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。并可通過計算機網絡、電話網絡和有線電視網絡實現與外部的信息交換，也可與布線系列中的其它系統的實驗實訓裝置聯網進行各種綜合實訓。
綜合布線與計算機網絡系統實驗裝置能讓學生進行線路故障的判斷與處理、軟件設置錯誤的判斷與糾正。
二、技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行軟件設置和硬件線路的故障設置與排除
三、主要配置

序號	器件名稱	單位	數量	備注
1	收發器	臺	2
2	FC-ST光跳線	根	4
3	ST-ST光跳線	根	2
4	ADSL	臺	1
5	光纖熔接盒	套	2
6	有線/無線網絡交換機	臺	1
7	無線網卡	個	1
8	網絡配線架	個	1
9	理線環	個	2
10	單孔信息插座面板	個	6
11	超五類模塊	個	6
12	單孔電話插座面板	個	2
13	電話模塊	個	2
14	電話插座盒	個	2
15	電話配線架	個	1
16	放大器	臺	1
17	程控交換機	臺	1
18	電話機	臺	2
19	視頻信號源	臺	1
20	調制器	臺	1
21	分支分配器	套	1
22	彩電	臺	1
23	網絡管理計算機	臺	2
24	故障設置模塊	套	1
25	實訓桌	只	1
26	實訓屏架	只	1
27	鋁塑面板	塊	1
29	電腦桌	只	1
30	電腦	臺	1

四、實訓項目
1、綜合布線與計算機網絡系統元件、作用、組成和原理的認識實訓
2、綜合布線與計算機網絡系統的基本功能演示操作實訓
3、工作區子系統的認識及組建操作實訓
4、水平布線子系統的認識及組建操作實訓
5、管理子系統的認識及組建操作實訓
6、垂直干線子系統的認識及組建操作實訓
7、設備間子系統的認識及組建操作實訓
8、路由器的使用與設置操作實訓
9、無線網卡的安裝與使用操作實訓
10、局域網的認識與組建操作實訓
11、語音跳線的制作
12、程控交換機的認識及編程
13、語音網絡的認識及系統組建
14、有線電視網絡的認識
15、線路故障的判斷與處理操作實訓
16、指定線路的連接操作實訓
17、設計并安裝一個簡易應用系統操作實訓
