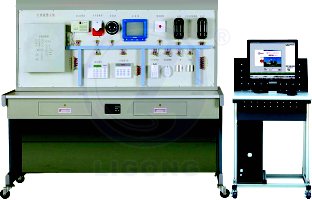

LGN-ZNF01型安全防范技術系統教學模擬演示平臺

LGN-ZNF01型 安全防范技術系統教學模擬演示平臺集成當前常用的安防系統如入侵報警系統、視頻監控系統、門禁系統和火災報警系統于一體，以演示展示墻的形式模擬有關系統的真實運作過程。安全防范技術系統教學模擬演示平臺可以配合教師的理論教學進行模擬安防系統工作過程的教學演示，使學生加深對安防技術的理解。

一、LGN-ZNF01型 安全防范技術系統教學模擬演示平臺模擬教學演示為四個演示分區：
1、入侵報警系統演示區：報警主機采用分線制、總線制和無線制方式連接多種類型的入侵探測器；報警主機能與計算機聯網，以電子地圖顯示報警地址；系統可以和視頻監控、門禁系統聯動。報警主機可以聯動啟動攝像機進行目標跟蹤。
2、門禁報警系統演示區：該演示區安裝演示各類門禁設備，如密碼、卡片、和生物識別設備（指紋、手掌、虹膜、人臉、靜脈），所有識別設備通過門禁控制器與電腦聯網，通過門禁管理軟件實現控制管理；系統能與入侵報警、視頻監控實現聯動控制（如連續五次錯誤識別后可聯動報警、開啟錄像等）。
3、視頻監控系統演示區：該演示區安裝當前市場上主流、先進的各類攝像機（模擬、網絡、高清），通過控制、顯示系統來演示先進的視頻監控技術；該系統可實現與入侵報警、門禁系統聯動控制。
4、火災報警系統演示區：安裝火災報警控制器、常用的火災探測器及手動報警開關和聲光警號等，實現火災報警的演示。

二、功能和配置：
1、入侵報警系統實訓操作臺
（1）主要功能要求
入侵報警實訓平臺安裝報警主機，包含多種類型的報警探測器和帶監視器的聯動設備，能讓實驗人員全面認識、掌握防盜報警系統的各種應用模式，為學校培養學生技能和研究防盜報警技術提供良好的教學平臺。
通過入侵報警系統操作實訓臺，學員能夠完成以分線制的報警系統的連接調試，將各種報警探測器、鍵盤等正確連接到報警主機，通過共用電話網絡將報警系統的通訊信息傳輸到系統集成實驗室的上位機上，通過報警控制系統軟件進行相應系統調試、控制和與其他系統的聯動切換。
通過入侵報警系統操作實訓臺，學員能夠在實驗室完成以總線制的報警系統的連接調試，將各種報警探測器、鍵盤等正確連接到報警主機，通過RS 485 通訊網絡將報警系統的通訊信息傳輸到系統集成實驗室的上位機上，通過報警控制系統軟件進行相應系統調試、控制和與其他系統的聯動切換。

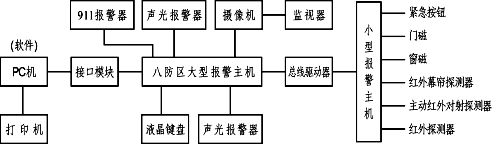

（2）入侵報警系統實訓操作臺結構圖

系統主要由一個六防區的區域性報警系統、大型報警主機及PC機組成。各部分通過總線和大型報警主機相連；而大型報警主機又通過通訊接口模塊與PC機相連。
（3）主要配置表

序號	器材名稱	主要技術要求	數量	備注
1	八防區大型報警主機	多達248個防區，分布在八個分區內,記錄400個事件的緩存,多達200個人員 ID 編號 (PIN),多達112個無線設備,多達15個鍵盤和/或門禁模塊 (DACM),可以通過鍵盤或從遠程位置進行編程。經過編程后，它能夠支持多達八個分區。（含總線驅動器、RS232接口模塊、軟件）	1只
2	液晶鍵盤		1只
3	多路總線驅動器		1只
4	RS232打印機接口模塊		1只
5	六防區報警主機		2只
6	紅外對射探測器		1對
7	紅外探測器		1只
8	無線接收器		1只
9	無線單防區模塊		1只
10	911報警器		1只
11	門磁		1對
12	大按鈕		1只
13	聲光報警器		1只
14	幕簾探測器		1只
15	光電感煙探測器		1只

2、門禁系統實訓操作臺
（1）主要功能
出入口控制系統是對進入建筑內的人員進行識別并控制通道門開啟的系統, 又稱為門禁控制系統。它以實現大廈門禁和門控管理系統為目的, 采用先進的感應讀卡技術和自動控制技術,運用智能計算機管理系統對系統進行監控、管理和數據處理。系統自動記錄每次讀卡的時間、開門信息、相關的卡編號等資料, 供查詢和統計處理, 并生成報表。
出入口控制系統實訓平臺利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化。系統結構性強，各功能模塊拆卸方便，安裝靈活，可形象靈活地模擬樓宇對講、門禁系統的操作演示、系統設置、線路設計等實訓及實驗內容。系統采用可視對講與非可視對講混裝的多樣化方式，可實現：呼叫、對講、監視、密碼開鎖、刷卡開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，多臺設備之間還可以實現聯網管理。通過該實訓臺的操作學習能讓教學研究人員全面認識、掌握對講門禁系統的各種應用模式，同時也為培養學生技能、研究對講、門禁工程應用提供了良好的教學平臺。
（2）系統結構圖

（3）主要配置表

序號	產品名稱	數量	單位	備注
1	室外主機	1	臺	含門禁控制軟件
2	聯網器	1	臺
3	可視室內分機	1	臺
4	對講室內分機	1	臺
5	門前機	1	臺
6	電源箱	1	臺
7	開關電源	1	臺
8	管理中心機	1	臺
9	層間分配器	1	臺
10	通訊轉換模塊	1	臺
11	管理軟件	1	套
12	可燃氣體探測器	1	只
13	紅外探測器	1	只
14	門磁	1	只
15	緊急按鈕	1	只
16	非接觸式卡	5	張
17	電控鎖	1	把
