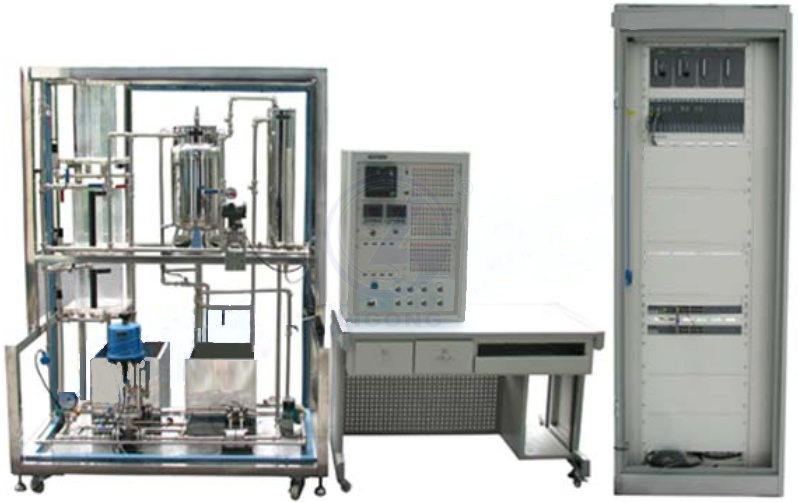

化工儀表維修工競技實訓裝置

實訓裝置特點
Ø被調參數囊括了工業上常用的液位、溫度、流量、壓力四大參數；
Ø執行器中既有調節閥儀表類執行機構，又有變頻器、調壓模塊等電力拖動類執行器；
Ø系統除了改變調節器的設定值作階躍擾動外，還可以在對象中通過手操作閥制造各種擾動；
Ø一個被調參數可用不同動力源、不同的執行器、不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣；
Ø能進行多變量控制系統及特定過程控制系統實驗；
Ø各種控制算法和調節規律在開放的實驗軟件平臺上都可以控制；
Ø實驗數據及圖表在MCGS軟件系統中很容易存儲及調用，以方便實驗者進行實驗后的分析與比較；
Ø在信號的處理上，還預留了整套的信號接口，可用于以后系統的擴展，如：現場總線、DCS等控制系統；
Ø在可以運用MCGS強大的軟件體系，組建一個小的局域網控制。
Ø在整體實訓裝置中，設有溫度故障排除功能、調節閥故障排除功能、卡件故障排除功能等

實訓裝置對象組成
　　化工儀表維修工競技實訓裝置包括一組有機玻璃三容水箱，每個水箱裝有液位傳感器；同時具有兩路供水系統，一路由循環水泵、調節閥、孔板流量計+EJA的差壓變送器組成，另一路由變頻器、循環水泵、渦輪流量計組成，通過閥門切換，任何一組供水可以到達任何一個水箱。另外，為實現溫度控制，該實驗裝置專門設計了一只常壓電加熱鍋爐、一只強制對流換熱器。常壓電加熱鍋爐分內膽和夾套兩層，內膽由電加熱器提供熱源，由一路供水系統提供水源，鍋爐內膽裝有防干燒裝置來確保設備安全；夾套由一路供水系統提供冷卻水。通過改變電加熱器的加熱功率或冷卻水/待加熱水的流量來影響內膽水溫和夾套水溫。鍋爐內膽和夾套均安裝有熱電阻測溫元件，在內膽里面，還裝有一個就地溫度顯示儀表。
實訓裝置實驗系列
基本實驗
(1) 控制系統組成認識實驗
本組實驗旨在讓學生熟悉CS2000實訓對象，能夠熟練的自行接線組成不同的控制回路；能夠對對象上各種裝置的結構及原理有一定了解并能熟練操作使用；能夠對實驗軟件熟練使用；對實驗軟件開發平臺有一定的了解，為后續實驗打下基礎，提高后續實驗的效率。
u對象硬件裝置結構認識及儀表操作，傳感器的校正(零點遷移與量程調整) 實驗
u實驗軟件及其開發平臺的熟悉實驗
u控制回路的選擇及回路連接線實驗
(2) 對象數學模型的測定
本組實驗結合控制理論相關教科書中單雙容水箱數學模型的分析及過程控制相關教科書中對象數學模型的測定方法，用實驗的方法來印證相關理論和知識；培養學生理論聯系實際的學習作風；引導學生從不同角度出發思考問題。
u單容水箱液位數學模型的測定實驗
u雙容水箱液位數學模型的測定實驗
(3) 位式溫度控制實驗
本實驗結合電器原理和過程控制的相關知識，針對溫度控制系統中控制不同的精度要求，引導學生從實際應用出發，綜和考慮控制要求和經濟利益來設計控制系統；培養學生綜合素質。
u鍋爐內膽水溫位式控制實驗
(4) 單回路、多變量調節
簡單的單回路控制系統占工業控制系統的80%以上，該系列實驗提供不同檢測參數的三組實驗，同時也提供相同檢測參數的對比對象實驗，能夠讓學生迅速熟悉簡單的單回路控制系統，有利于學生全面比較、了解各種檢測參數的特性；熟悉用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數；引導學生從理論出發，活學活用。
u上水箱液位定值(隨動)控制實驗
u鍋爐內膽水溫定值控制實驗（動態流動水）
u渦輪流量計流量定值控制實驗
提高實驗
(1) 串級控制實驗
串級控制系統是所有復雜控制系統中應用最多的控制系統，該系列實驗從系統控制思想，系統結構組成，系統工作方式，系統控制性能等各方面向學生展示串級控制系統，能夠讓學生加深理解、深刻領會所學知識。同時讓學生學會用“兩步”及“一步”整定法進行串級控制系統的整定。
u鍋爐夾套水溫同鍋爐內膽水溫串級控制實驗
u上下水箱液位串級控制實驗
(2) 比值控制系統實驗
該組實驗向學生展示了雙閉環比值控制系統的原理及結構組成，引導學生同“隨動系統”和“串級系統”進行比較，培養學生綜合思考和分析問題的能力。拓展學生思維。
u渦輪量計流量與電磁流量計比值控制實驗
u變比值控制實驗
故障排除實驗
u溫度故障排除實驗
u調節閥故障排除實驗
u卡件故障排除實驗
JX-300XP 集散系統
系統簡介
WebField JX-300X系統是目前國內應用最廣泛的單一型號控制系統產品，在化工、石化、電力、冶金、建材等多個流程工業行業有著2000多套成功應用案例。 WebField JX-300XP是浙大中控在基于JX-300X成熟的技術與性能的基礎上，推出的基于web技術的網絡化控制系統。在繼承JX-300X系統全集成與靈活配置特點的同時，JX-300XP系統吸收了最新的網絡技術、微電子技術成果，充分應用了最新信號處理技術、高速網絡通信技術、可靠的軟件平臺和軟件設計技術以及現場總線技術，采用了高性能的微處理器和成熟的先進控制算法，全面提高了系統性能，能適應更廣泛更復雜的應用要求。同時，作為一套全數字化、結構靈活、功能完善的開放式集散控制系統，JX-300XP具備卓越的開放型，能輕松實現與多種現場總線標準和各種異構系統的綜合集成。
系統特點
技術成熟，性能穩定
高速、可靠、開放的通信控制網絡SCnet II
分散、獨立、功能強大的控制站
全智能化設計
任意冗余配置
I/O卡件貼片化設計、I/O端子可插拔設計
簡單、易用的組態手段和工具
豐富、實用、友好的實時監控界面
事件記錄功能
多功能的協議轉換接口
方便實現與異構系統的集成
產品多元化、網絡化
安裝方便，維護簡單
