汽車燃料電池系統示教板

一、功能特點
1、汽車燃料電池系統示教板完整展示了汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。

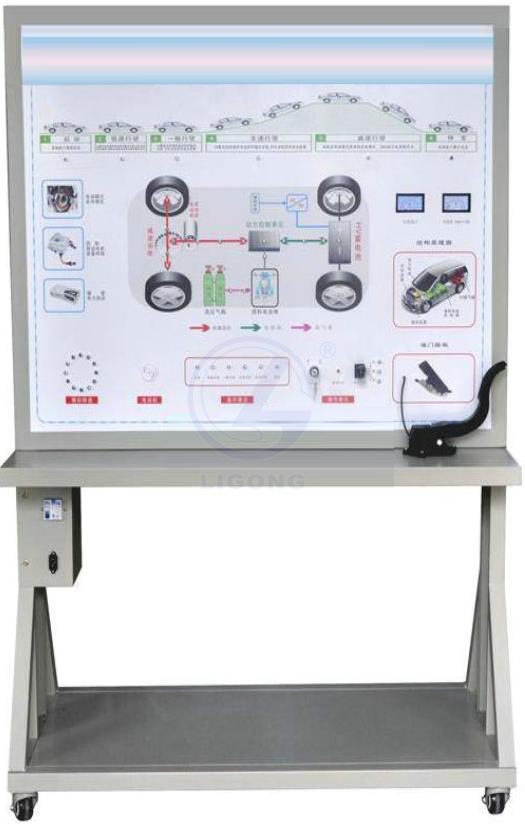

2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
5、配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

二、結構組成
汽車燃料電池系統示教板由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。
三、技術規格
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
四、實訓項目
1．可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。
3. 模擬燃料電池（氫氣）系統啟動工作過程
4. 模擬燃料電池（氫氣）系統低速行駛工作過程
5. 模擬燃料電池（氫氣）系統一般行駛工作過程
6. 模擬燃料電池（氫氣）系統全速行駛工作過程
7. 模擬燃料電池（氫氣）系統減速行駛工作過程
8. 模擬燃料電池（氫氣）系統停車行駛工作過程
9. 模擬燃料電池（氫氣）系統制動回收工作過程
五、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	原理面板	彩色原理圖/4mm鋁塑板UV平板噴繪	套	1
2	啟動開關	配套	套	1
3	油門踏板	配套	套	1
4	檔位開關	配套	套	1
5	制動開關	配套	套	1
6	數字轉速表	配套	套	1
7	電流指示表	配套	套	1
8	發光二極管閃光燈燈條	配套	套	1
9	電子油門踏板	配套	套	1
10	模擬電機	配套	套	1
11	12V開關電源	配套	套	1
12	繼電器	配套	套	1
13	保險絲盒	配套	個	1
14	故障設置和考核系統	配套	套	1
15	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	臺	1
16	教師手冊	配套	套	1
17	合格證與保修卡	配套	套	1
18	燃料電池組件	7.5V/配套	套	1
