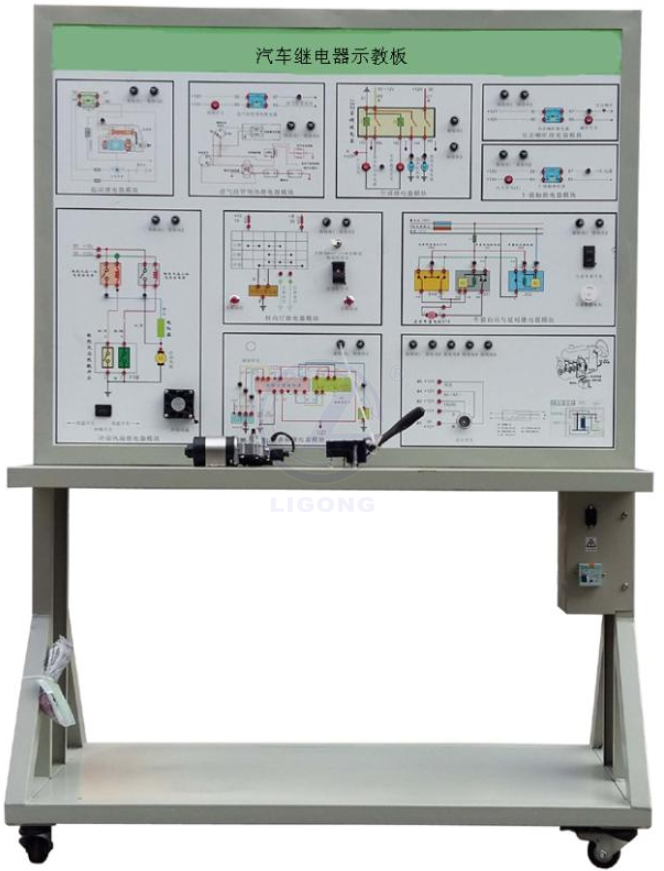

汽車繼電器示教板

一、產品簡介
　　汽車繼電器示教板采用汽車繼電器控制系統實物為基礎，充分展示汽車繼電器控制系統的組成結構和工作過程。
安裝真實桑塔納3000所用的各類型繼電器，包括起動繼電器、進氣歧管預熱繼電器、空調繼電器、雙音喇叭繼電器、X-接觸繼電器、雨刷繼電器、轉向繼電器、冷卻風扇繼電器、電動搖窗機自動繼電器、電動搖窗機延時繼電器、霧燈繼電器等真實汽車部件。
適用于學校對汽車繼電器控制系統理論和維修實訓的教學需要。

二、功能特點
1.系統元器件插接好線后，真實可運行的汽車各類型繼電器控制系統，充分展示汽車繼電器控制系統的組成結構。
2.操縱開關，可真實演示汽車各類型繼電器控制系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車雨刮系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：12009004mm	套	1
2	點火開關		個	1
3	3腳繼電器		只	1
4	4腳繼電器		只	1
5	5腳繼電器		只	1
6	組合繼電器		只	1
7	全車系列繼電器		套	1
8	繼電器工作指示燈與執行器		套	1
9	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm(長×寬×高)	臺	1
10	故障模擬與排除裝置		套	1
11	電源變壓器及附件		套	1
12	漏電保護開關		套	1
13	實驗插接線		套	1
