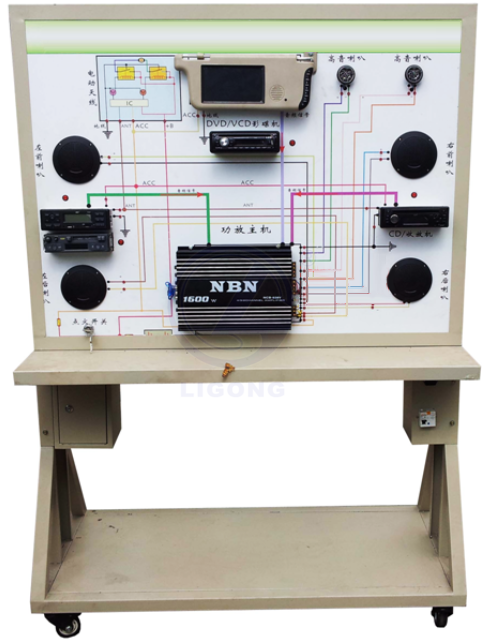

汽車音響系統示教板

　　汽車音響系統示教板配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用4種原汽車音響系統實物為基礎，充分展示汽車音響系統的組成結構和工作過程。通過汽車音響系統的演示，提高學生對汽車音響系統的初步認識，使學生了解汽車音響系統起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

一、汽車音響系統示教板功能特點
1.真實可運行的4種汽車音響系統，充分展示4種汽車音響系統的組成結構。
2.操縱音響開關，可真實演示4種汽車音響系統的工作過程。
3.設備面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音響系統的工作原理。
4.面板上安裝有檢測端子，可直接在面板上檢測汽車音響系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、示教板技術參數：
1、外形尺寸：1240×650×1700mm (長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
三、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關	茂育	個	1
3	4種汽車音響主機總成	（卡帶機/CD機/VCD機/DVD機）	套	1
4	電動天線	茂育	套	1
5	揚聲器	茂育	個	4
6	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm (長×寬×高)	臺	1
7	故障模擬與排除裝置		套	1
