網絡型數控車床綜合技能實訓智能考核系統(發那科)

“網絡型數控車床綜合技能實訓智能考核系統(發那科)”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。它適合高職院校、職業學校、技工學校的機電技術與應用、電氣技術應用、數控、數控機床調試與維修等專業的教學與技能實訓，也適合職業培訓學校、職教中心、鑒定站/所數控、機電類課程的技能鑒定考核。

一、產品特點

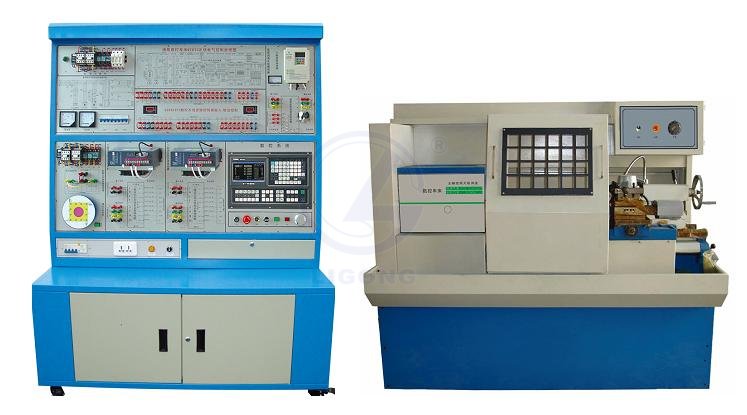

網絡型數控車床綜合技能實訓智能考核系統(發那科)由計算機（用戶自配）、智能考核系統、數控實訓臺和加工型數控車床實物等組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等功能。
數控實訓臺完全采用工業化的器件，將一臺數控車床的電控系統在實訓臺上進行分解展示，并設計有強電柜，便于進行電氣維修實訓，數控系統采用西門子公司的“SINUMERIK 802C base line”，并安裝在車床上，便于進行加工操作。
加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。
智能考核系統由智能考核終端和智能考核上位機軟件組成。智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成。智能考核終端可單機進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、剩余考核時間報警提示等功能。
智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，由一臺計算機作為教師機進行故障設置和考核管理。
二、技術性能
輸入電源：三相四線～380V±10% 50Hz
裝置容量：＜6kVA
外形尺寸：158cm×50cm×163cm
三、實訓裝置的基本配置及功能
控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；
電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，并可進行電網電壓、電流監控；
數控系統單元：采用西門子公司的“SINUMERIK 802C base line”數控系統；
驅動模塊：X/Z進給軸采用三相步進電機及驅動器；
主軸模塊：主軸電機為變頻電機，由三菱變頻器進行無級調速；
智能考核系統：與計算機通訊，完成數控機床維修智能考核的功能；具有人機操作單元，便于學生進行設排故練習。
四、數控車床
數控車床采用機電一體化設計，具有剛性好、精度穩定、操作簡單等特點，可對鋼材、鐵、銅等材料進行實際加工，能一次完成復雜零件的圓柱面、圓錐面、圓弧面、內孔及公、英制螺紋等切削。
床身和底座等均為鑄件結構設計，提供更高的機床動載剛性，確保機床加工時精度穩定。導軌采用雙三角導軌，高頻淬火；床鞍采用貼塑工藝，壽命長，精度保持性好。
高精度滾珠絲杠通過柔性聯軸器與電機直接聯結，消除因安裝角度誤差而對絲杠的影響。
機床安裝內、外防護裝置，一方面保證機床在切削加工時防止鐵屑、冷動液飛濺，保護機床各運動部件的精度和壽命，防止鐵屑飛出傷人等；另一方面又可提高機床外觀美，使機床造型美觀大方、安全，宜人操作。
具備冷卻、潤滑系統，確保機床加工精度、延長機床使用壽命。
五主要參數：

床身工件回轉直徑	250mm	主軸電機功率	0.75kw
拖板上工件回轉直徑	135mm	進給快速移動速度	2500mm/min
工件長度	350mm	電動刀架	4工位
拖板行程（X/Z）	110/370mm	集中潤滑	手拉泵
主軸轉速范圍	50-3000rpm	機窗外形尺寸	13507001320mm
機窗凈重	300Kg	系統	選配西門子802C

六、實訓項目
數控車床電氣系統的設計
數控系統的參數設置與調整
輸入輸出接口實訓
機床參考點的調試
進給驅動單元的調試與應用
變頻器的調試、參數設置與應用
電動刀架控制實訓
數控系統的通訊
數控車床故障診斷與維修
數控系統的操作與編程
數控車床加工實訓
七.數控系統配置：

可配系統	西門子	發那科	華中	廣數	凱恩帝	華興
可配系統	802C	0i mate TD	HNC21	GSK980	KND	WA31XTB
