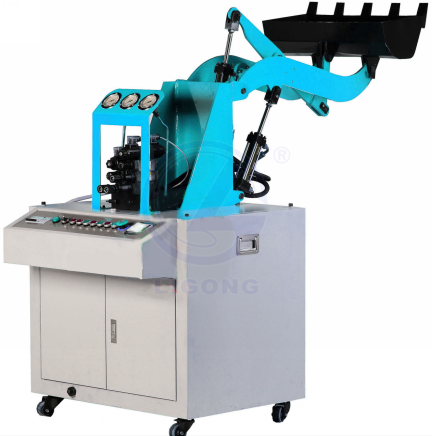

裝載機液壓系統實訓裝置

液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。

一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓裝載機械演示控制實驗
1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、裝載機液壓系統實訓裝置的具體配置

序號	名稱	規格型號	數量	備注
1	電機	M3P4H523	1
2	變量葉片泵	VAI-15F-A3	1
3	油箱	40L	1
4	油位指示計	YWZ-150	1
5	回油濾油器	WU-160×100J	1
6	空氣濾清器	EF-25	1
7	液壓油	32#	1
8	油路板集成塊		1
9	油缸	M0B30/16/100LB	2
9	油缸	M0B30/16/150LB	1
10	三位四通電磁換向閥	D5-02-3C2	2
11	二位四通電磁換向閥	D5-02-2B8
12	疊加式溢流閥	MPB	1
13	節流閥	MTP	2
14	疊加單向閥	MCA-02	1	（動臂缸用）
15	鏟斗		1
16	轉動臂		1
17	搖臂		1
18	連桿		1
19	PLC	FX1S-20MR	1
20	PLC通訊電纜		1
21	溫控儀	XMTD-2001	1
22	熱電藕	MT-PE00	1
23	加熱器	2KW	1	低溫時調節溫度用
24	接近開關	LJ12A3-4-Z/BX	4
25	中間繼電器	HH54P	9	DC24V
26	接觸器	CJ20-25	3	20A 220V
27	三相漏電保護開關	DZ47LE	1	C20
28	塑料外殼式斷路器	DZ108-20	2	6.3-10A
29	單極斷路器	DZ47-63	2	C6 1P
30	單極斷路器	DZ47-63	2	C3 1P
31	緊停按鈕	LAY50-11Z	1
32	自鎖帶燈按鈕	LAY50-11DT/24	12
33	兩檔旋鈕	LAY50-11X2	2
34	信號燈	NXD-211	21	24V
35	開關電源	HS-150-24	1
36	普通按鈕	CAY50-11	9
37	快速插頭插座	XS12K2P	18	二芯
38	二極管	ZN4007	6	200V
39	電器控制模塊		1
40	PLC編程軟件		1
41	PLC編程手冊		1
42	溫控儀使用說明書		1
43	實驗指導書		1
44	裝箱單		1
45	三通接頭	M16×1.5	6
46	三通接頭	M14×1.5	6
47	耐壓膠管		20
48	防震壓力表	YTN60 （0-10MPa 2.5級）	3
49	液壓閥過渡集成塊		16	鋁合金和PVC組合模塊
50	活動扳手	10，，	1
51	活動扳手	12，，	1
52	內六角扳手		1
53	開口扳手	5-6
54	開口扳手	8-10	1
55	開口扳手	12-14	1
56	開口扳手	17-19	1
57	螺絲刀（一字、十字）	6，，	各1
58	螺絲刀（一字、十字）	2，，	各1	小型
59	螺塞	M10×1	10
60	尖嘴鉗		1
61	工具盒		1
62	防塵罩		1
63	組合墊	φ10	10
64	O型圈	φ16×2.4	20
65	O型圈	φ14×2.4	10
66	O型圈	φ12×1.8	10
67	快換接頭	M16×1.5	2
68	堵絲	1/8	5
69	生料帶		1
70	自鎖按扭		2
71	信號燈	φ10	2	24V
72	按鈕開關	LAY50-11DT	2	24V
73	壓力表	Y60-2.5MPa	1
74	裝載機械	1550×650×1800mm	1
