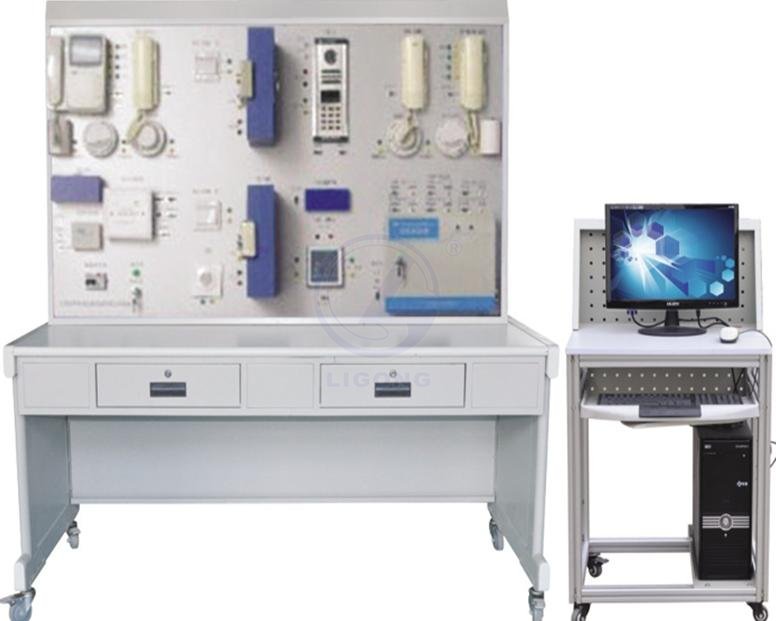

門禁控制系統考核培訓裝置

一、系統概述
門禁控制系統考核培訓裝置利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化。控制部分全部采用實物，控制對象采用國內先進的對講系統，可靈活地完成各種模擬樓宇對講、門禁系統的操作演示，系統的設置，線路設計，線路故障的判斷、排除等實訓。有利于學生掌握前沿性的成果，并充分發揮學生的想象力。
門禁控制系統考核培訓裝置可實現的功能有：可視對講與非可視對講混裝，并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，最重要的是它具有與小區管理中心互聯的功能，可實現小區的聯網管理。

二、產品特點
1.實現了計算機技術、網絡技術、對講與門禁的有機結合
2.系統開放，接線靈活
3.具有上位機管理軟件，可實現多臺主機之間信息共享
三、技術參數
1.輸入電源：單相三線～220V±15% 50Hz
2.環境溫度：-20℃～+45℃
3.裝置容量：＜1kVA
4.外形尺寸：1668mm×805mm×1484mm
5.安全保護：具有漏電自動保護裝置
四、實訓內容
1.樓宇對講門禁系統使用情形模擬
2.可視分機的安裝連接與使用
3.小門口機的安裝連接與使用
4.非可視分機的安裝連接與使用
5.單元門口機的安裝連接與使用
6.管理中心機的安裝連接與使用
7.適配器的安裝連接與使用
8.系統電源和主機電源的安裝連接與使用
9.紅外探測器、煤氣探測器、門磁、緊急按鈕
的安裝與使用
10.電控鎖的安裝與連接
11.按線路圖將各部分連線
12.上位機軟件的安裝與使用
13.ID卡門禁
14.室內安防
15.管理中心機的干預
16.系統故障的判斷與處理
17.設計并安裝一個應用系
五、基本配置
1.電源控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源（帶有過流保護措施）：單相交流電 220V 50Hz
2.樓宇實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3.豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。
4.單元門口主機
(1)主機為編碼式門口主機，可實現對單元樓門口的管理，容量250戶，可擴展，帶夜光。
(2)具有密碼開鎖，ID卡開鎖，與管理處視頻通話等功能
(3)ID卡感應距離：＜10cm。
5.管理中心機
(1)可實現對小區內單元門口主機的管理，具有視頻監控功能。
(2)具有遠程開鎖功能，可以打開指定單元門口的電控鎖。
(3)具有安防功能，可以指示和查詢用戶報警。
6.用戶分機
用戶分機有非可視用戶分機和可視用戶分機兩種類型，非可視用戶分機具有與單元門口主機通話功能，可視用戶分機具有與單元門口主機通話和視頻兩種功能，同時具有四防區安防報警功能。
7.安防探測器
具有四類安防探測器：紅外、門磁、煙感、緊急按鈕。
8.監控軟件
配備門禁控制軟件,可以實現對單元門口刷卡信息的監控。
