中央空調模擬控制系統

一、基本控制原理

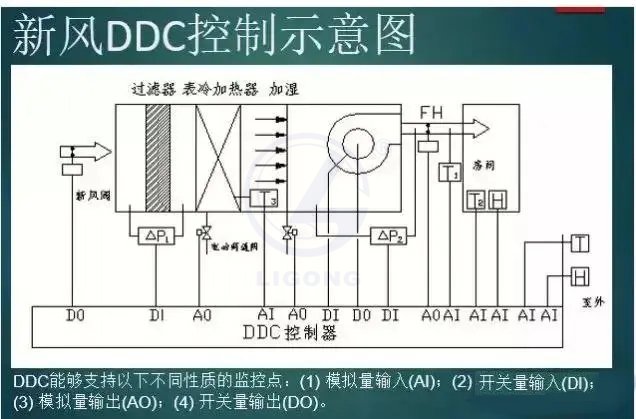

利用PLC,DDC等控制器為控制中心，利用各類傳感器采集測量建筑內空氣溫度，空氣濕度，水流量，空調送風風速，壓差等參數。參數采集后，經過控制器內置邏輯程序來進行對末端設備如風閥，水閥，變頻器等進行控制。從而控制冷熱源流量，風機轉速達到室內環 境的溫濕度氣壓要求。

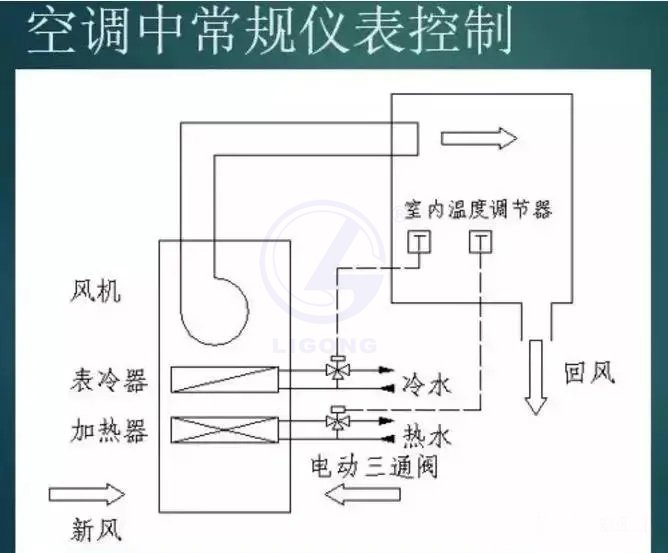

暖通自控中常用的傳感器溫度傳感器。溫度傳感器用于測量水管或風管中介質的溫度，以此來控制相應的水泵、風機、閥門和風門等執行元件的開度。 >濕度傳感器。濕度傳感器用于測量風道中介質的濕度，以此來 控制相應的加濕閥的開度。 ◆壓力或壓差傳感器。壓力或壓差傳感器主要用來檢測水管或是風管中的壓力和壓差，以此來控制相應的變頻器以調整水泵或風機的轉速，或是調節比例閥門的開度。 >流量傳感器。流量傳感器主要是檢測水系統中液體的流量，以此來控制相應水泵閥的數量。因?yàn)樗鼈兌际莻鞲衅鳎酝ǔＳ脕?lái)控制模擬量，其輸出模擬量是0~10V或是4~20A。它們的結構是傳感器和變送器的組合。暖通控制中常用閥門風機盤管電動閥。這是一種平衡式冷熱水閥，主要應用于風機盤管的控制中 ◆ 二通螺紋線性閥。這種閥門主要應用于供熱通風和空調，也可以用于飽和水蒸氣。法蘭式三通閥。這種閥門主要應用于供熱與空調，也可以用于飽和水蒸氣。它的連接方式是采用法蘭結構，閥體與閥座為一體化結構，泄露率極低，適應的溫度為2~ 170°C。暖通控制中常用執行器電動閥門執行器。這種執行器適用于HVAC閥門(HVAC:采暖、通風和空調)，內帶一個選擇正反作用插頭，用于提供模擬輸出DC 0~ 10 V的調制控制。 ◆風門執行器。這種執行器用于控制風門、通風百葉窗和VAV裝置的調 節、浮點控制，可以和標準的圓形和方形的風門連桿進行連接，被廣泛地應用在風門的開度控制，特別是在空氣處理機和新風機組的回風 閥、排風閥、新風閥中實行PID的控制，使之形成一定的比例連鎖控制。

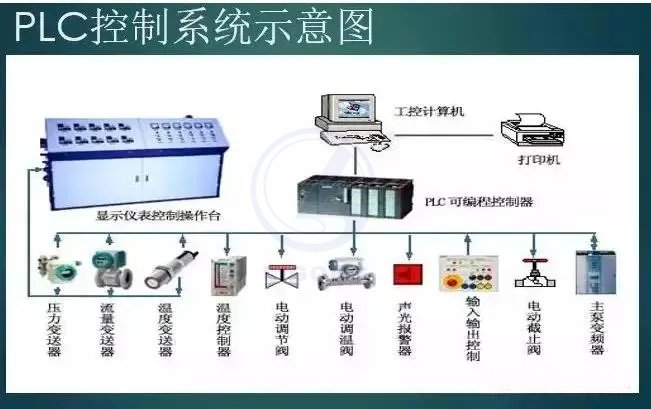

二、PLC控制器簡介

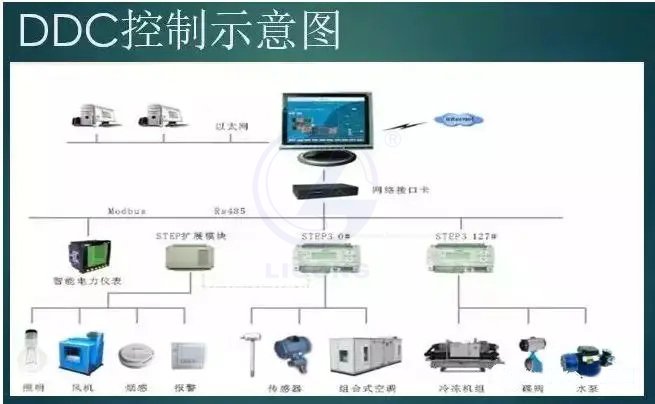

中央空調冷凍系統的控制有3種控制方式:早期的繼電器控制系統、直接數字式控制器DDC以及PLC(可編程序控制器)控制系統。繼電器控制系統由于故障率高，系統復雜，功耗高等明顯的缺點已逐漸被人們所淘汰，直接數字式控制器DDC雖然在智能化方面有了很大的發展。但由于DDC其本身的抗干擾能力問題和分級分步式結構的局限性而限制了其應用范圍。相反，PLC控制系統以其運行可靠、使用與維護均很方便，抗干擾能力強，適合新型高速網絡結構這些顯著的優點使其逐步得到廣泛的應用。

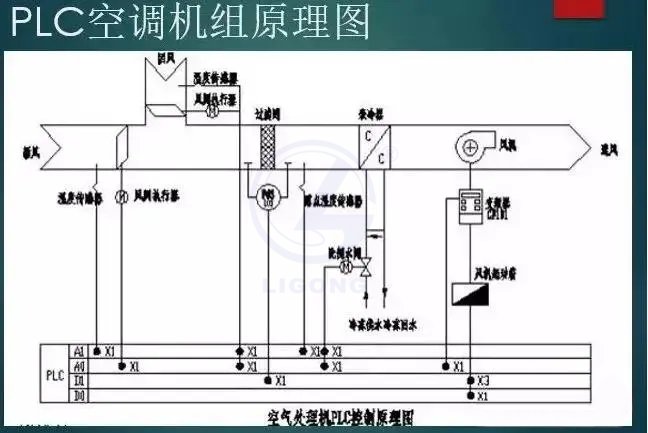

PLC控制示例 >當啟動 空氣處理機時，PLC發出控制指令。首先開戶回風 門和新風門到設定位置，然后啟動送風機，同時通過控制變頻器，從而調節風杭的轉速。設定值相比較后，用PID方式調節冷水電動 使送風溫度迭到安定值。 ◆送風機轉速的快慢是由回風溫度與系統設定值用PIB方式控制變頻器，從而調節風機的轉速，匙鱭號 回風溫度的目的。 ◆送風機轉速的快慢是由回風溫度與系統設定值相比較后，用PIB方式控制變頻器，從而調節風機的轉速，達到調節 回風溫度的目的。當過濾網前后壓差超出設定值時，PLC發出過濾堵塞報警號。自空氣處理機停止運行后，新風門、回風門和冷水電動閥回夏到圣美登置，并吳得冷來環泵。
