一機兩庫電氣實訓考核裝置

"一機兩庫電氣實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合高等職業院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。適合機電類專業的實訓，適合制冷及相關專業中級、高級工的鑒定及考核。

一、裝置特點

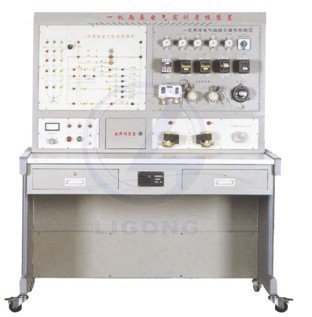

1.直觀性強：電氣元件真實布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀觀察相應部件的運行動作情況，還設有工作狀態指示燈，便于實訓操作。
2.實訓性強：設有故障箱，老師可對裝置直接設置電路故障，實現對學生進行故障排除實訓及技能鑒定。
二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜0.2kVA
4.重量：100kg
5.外形尺寸：125cm×75cm×155cm
6.安全保護：具有漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能
1.電源控制部分
(1)交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，通過切換開關可指示輸入電網電壓值。
(2)安全保護體系：設有電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2.一機兩庫電氣控制原理圖面板
面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。提供紅、黃、綠三個信號燈，可分別指示“控制回路電源”、“準備狀態”、“運行狀態”。
3.一機兩庫電氣線路元器件布線面板
提供萬能轉換開關、壓力控制器、溫度控制器、熱繼電器、中間繼電器、電鈴等真實部件，并布局于面板表面，以便學生了解一機兩庫控制電路各部件的實物結構，并可直觀地觀察相應部件的運行動作情況。
4.電磁閥、三相異步電動機放置區
配有電磁閥2只，分別控制兩個冷庫的供液情況；三相鼠籠式異步電動機1臺，用于模擬壓縮機電機的工作情況。
5.故障箱
故障設置箱內設24個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作
6.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
四、實訓項目
1.一機兩庫電氣元器件識別與檢測
2.一機兩庫電氣控制系統的運行
3.一機兩庫電氣故障檢測與維修
(1)熔繼器與控制線路之間的連接線斷路
(2)主令開關第一路SA（1-6）與中間繼電器KZ1、KZ2（6-7）常開觸點之間的連線斷路
(3)主令開關第一路SA（1-6）斷路
(4)中間繼電器KZ3(7-8)常開觸點與中間繼電器KZ1、KZ2（6-7）常開觸點之間的連線斷路
(5)交流接觸器KM(3-8)電磁線圈斷路
(6)主令開關第二路SA（1-9）斷開
(7)壓力保護繼電器PR與主令開關的第二路SA（1-9）之間的連線斷路
(8)熱保護繼電器FR與壓力保護繼電器PR之間的連線斷路
(9)中間繼電器KZ3(3-11)電磁線圈斷路
(10)中間繼電器KZ3電磁線圈與熱保護繼電器FR常閉觸點之間的連線斷路
(11)中間繼電器KZ1、KZ2常開觸點及溫控器TM1、TM2與主令開關第三路SA之間的連線斷路
(12)主令開關第三路SA(1-12)斷開
(13)中間繼電器KZ3(1-9)常開觸點與主令開關第三路SA(1-12)之間的連線斷路
(14)中間繼電器KZ1(3-13)電磁線圈斷路
(15)中間繼電器(KZ1)電磁線圈與溫控器TM1常開觸點之間的連線斷路
(16)交流接觸器KM主觸點與熱保護繼電器FR主觸點之間的連線斷路
(17)中間繼電器(KZ2)電磁線圈與溫控器TM2常開觸點之間的連線斷路
(18)中間繼電器KZ2(3-14)電磁線圈斷路
(19)熱保護繼電器FR主觸點與壓縮機電機之間的連線斷路
(20)熔斷器與交流接觸器KM主觸點之間的連線斷路
(21)電磁閥DF1(3-15)電磁線圈斷路
(22)電磁閥(DF1)電磁線圈與中間繼電器KZ1(12-15)常開觸點之間的連線斷路
(23)電磁閥DF2(3-16)電磁線圈斷路
(24)電磁閥(DF2)電磁線圈與中間繼電器KZ2(12-16)常開觸點之間的連線斷路
