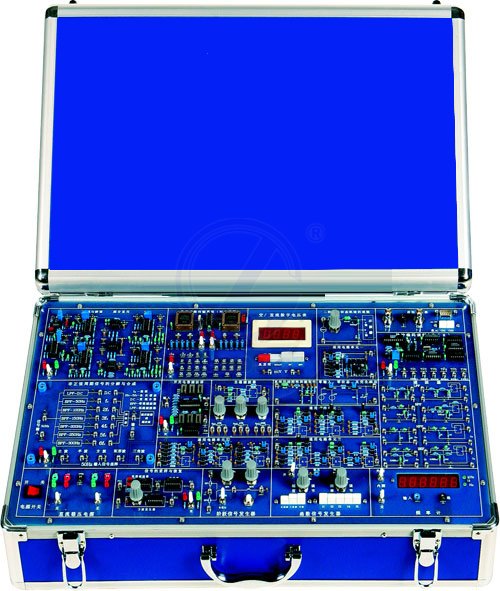

信號與系統實驗箱D型

一、產品概述
“信號與系統實驗箱D型”是我公司根據高等教育“九五”國家級重點教材（清華大學鄭君理等編著），并結合教學和實踐的需要而精心設計的實驗系統，它適用于高校的信號與系統、通信等專業的實驗教學。該產品性能穩定可靠，實驗靈活方便，有利于培養學生的動手能力，是高等院校、職業技術學院理想的教學設備。

二、系統組成
函數信號發生器：輸出正弦波、三角波、矩形波,頻率范圍15Hz～150kHz分檔連續可調，1Hz～10MHz數字頻率計指示，幅度0～12VP-P連續可調。
六位數顯頻率計：范圍1Hz～10MHz，可監示信號源的輸出頻率及外測輸入信號的頻率。
交/直流數字電壓表（相當兩只表功能）
(1)直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，精度0.5級。
(2)數字式真有效值交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz，基本測量精度±0.5%±2個字。
直流穩壓電源：±15V/0.5A；±5V/0.5A共四路，每路均有短路保護自動恢復的功能。
50Hz非正弦多波形信號發生器：提供半波、全波、方波、矩形波、三角波。
階躍信號發生器：輸出幅度-5V～+5V可調。
豐富的實驗模塊：如通用電路單元，零輸入、零狀態及完全響應單元，非正弦周期信號的分解與合成單元，脈沖編碼調制（PCM）單元，調制與解調單元，頻分復用單元，時分復用單元，濾波器單元，信號的無失真傳輸單元，信號的采樣與恢復單元，開關電容濾波器單元，數字示波器單元，二階網絡函數的模擬單元，二階網絡狀態軌跡的顯示單元，系統的能控性和能觀性單元，全通濾波器單元等，模塊化設計方便實驗教學。
三、實驗項目
第一部分
零輸入、零狀態及完全響應
一階系統的脈沖響應與階躍響應
非正弦周期信號的分解與合成
系統函數的頻率特性測試
二階諧振系統的S平面分析
線性系統的穩定性
信號的無失真傳輸
無源與有源濾波器
全通濾波器
低通，高通，帶通濾波器間的變換
信號的采樣與恢復（抽樣定理）
調制與解調
脈沖編碼調制（PCM）
頻分復用
數字多路傳輸系統——時分復用
開關電容濾波器（SCF）
反饋系統的自激振蕩
二階網絡函數的模擬
系統的能控性和能觀性
二階網絡的狀態軌跡的顯示
第二部分：基于MATLAB的仿真實驗（MATLAB軟件用戶自配）
信號的時域表示
信號的基本運算
連續時間系統的沖激響應和單位階躍響應
二階系統的模擬
系統的零輸入、零狀態及完全響應
線性系統穩定性分析
信號的無失真傳輸
信號的采樣與恢復
幅度調制與解調
濾波器頻率特性的研究
信號的分解與合成
周期信號的頻譜表示
LTI系統的頻率響應
四、儀器配置
1.20M雙蹤示波器（必配，用戶自配）
2.計算機（選配，用戶自配）
