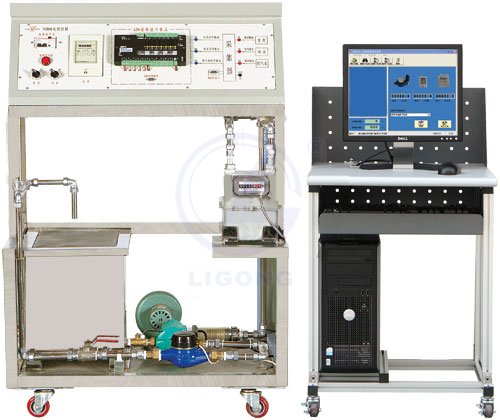

遠程抄表系統實驗裝置（LON總線型）

一、系統概述
自動抄表（AutomaticMeterReading-AMR）是指利用微電子和計算機網絡、傳感器等技術自動讀取和處理表計數據，將城市居民的用水、電、氣信息加以綜合處理的系統。
遠程抄表系統實驗裝置的數據采集器采用DDC模塊，上位機軟件采用力控組態軟件，是根據目前我國建筑電氣、樓宇智能化專業的實驗內容精心設計的，通過對象系統可以完全模擬三表在現場中的各種收費及控制情景。
二、系統特點
抄表系統包含水表、電表、氣表三種表計
上位機軟件采用力控組態軟件
采集器采用DDC模塊
可以與其它LON總線型裝置組成網絡
三、技術指標
工作電壓：單相三線220V±5% 50Hz
整機容量：＜3kVA
外形尺寸：900mm×540mm×1290mm
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置
四、實驗項目
系統設備認識實驗
智能水表操作實驗
智能燃氣表操作實驗
智能電表操作實驗
上位機軟件組態實驗
抄表系統綜合實驗
五、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
       (1) 交流電源：單相220V 50Hz，帶有過流保護裝置
       (2) 電源指示燈
         (3) 電源指示儀表
樓宇實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
水表、電表、氣表
    三表輸出信號均為脈沖信號，分別完成對用水量、用電量及用氣量的計量。
采集器
    采集器采用DDC模塊，通過抄表程序，可以自動計量三表數據，并且可與其它LON總線型裝置組成網絡。
上位機軟件
    上位機力控組態軟件可以顯示采集器計量的數據并顯示三表脈沖。
