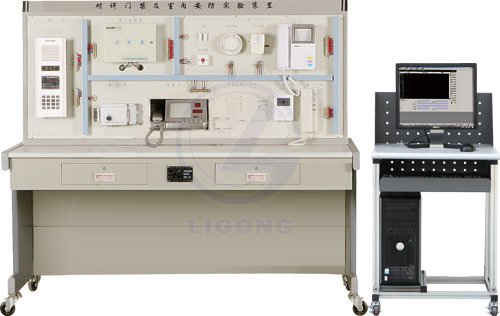

對講門禁及室內安防實驗裝置

一、系統概述
對講門禁及室內安防實驗裝置利用了計算機技術、網絡技術、綜合布線技術，將對講、門禁有機的結合在一起，在統一布局的基礎上，將各功能模塊分立化。控制部分全部采用實物，控制對象采用國內先進的對講系統，可靈活地完成各種模擬樓宇對講、門禁系統的操作演示，系統的設置，線路設計，線路故障的判斷、排除等實驗。有利于學生掌握前沿性的成果，并充分發揮學生的想象力。
系統可實現的功能有：可視對講與非可視對講混裝，并可實現呼叫、對講、監視、密碼開鎖、刷卡開鎖、遙控開鎖、家居報警、報警時間顯示、刷卡信息、報警信息自動存儲等功能，*重要的是它具有與小區管理中心互聯的功能，可實現小區的聯網管理。
二、結構框圖

三、產品特點
實現了計算機技術、網絡技術、對講與門禁的有機結合
系統開放，接線靈活
具有上位機管理軟件，可實現多臺主機之間信息共享
四、技術參數
輸入電源：AC220V±15%，50Hz
環境溫度：-20℃～+45℃
裝置容量：＜1kVA
外形尺寸：1668mm×805mm×1484mm
安全保護：具有漏電自動保護裝置
五、實驗內容
樓宇對講門禁系統使用情形模擬
可視分機的安裝連接與使用
小門口機的安裝連接與使用
非可視分機的安裝連接與使用
單元門口機的安裝連接與使用
管理中心機的安裝連接與使用
適配器的安裝連接與使用
系統電源和主機電源的安裝連接與使用
紅外探測器、煤氣探測器、門磁、緊急按鈕安裝與使用
電控鎖的安裝與連接
按線路圖將各部分連線
上位機軟件的安裝與使用
ID卡門禁
室內安防
管理中心機的干預
系統故障的判斷與處理
設計并安裝一個應用系統
六、基本配置
電源控制屏（鐵質雙層亞光密紋噴塑結構）
    提供交流電源（帶有過流保護措施）：單相交流電 220V 50Hz
樓宇實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
豪華型電腦桌（鐵質雙層亞光密紋噴塑結構）
    桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀；設有一個柜門，可用于放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實驗室布局。
單元門口主機
    (1) 主機為編碼式門口主機，可實現對單元樓門口的管理，容量250戶，可擴展，帶夜光。
    (2) 具有密碼開鎖，ID卡開鎖，與管理處視頻通話等功能
    (3) ID卡感應距離：＜10cm。
管理中心機
    (1) 可實現對小區內單元門口主機的管理，具有視頻監控功能。
    (2) 具有遠程開鎖功能，可以打開指定單元門口的電控鎖。
    (3) 具有安防功能，可以指示和查詢用戶報警。
用戶分機
    用戶分機有非可視用戶分機和可視用戶分機兩種類型，非可視用戶分機具有與單元門口主機通話功能，可視用戶分機具有與單元門口主機通話和視頻兩種功能，同時具有四防區安防報警功能。
安防探測器
    具有四類安防探測器：紅外、門磁、煙感、緊急按鈕。
監控軟件
    配備門禁控制軟件，可以實現對單元門口刷卡信息的監控。
