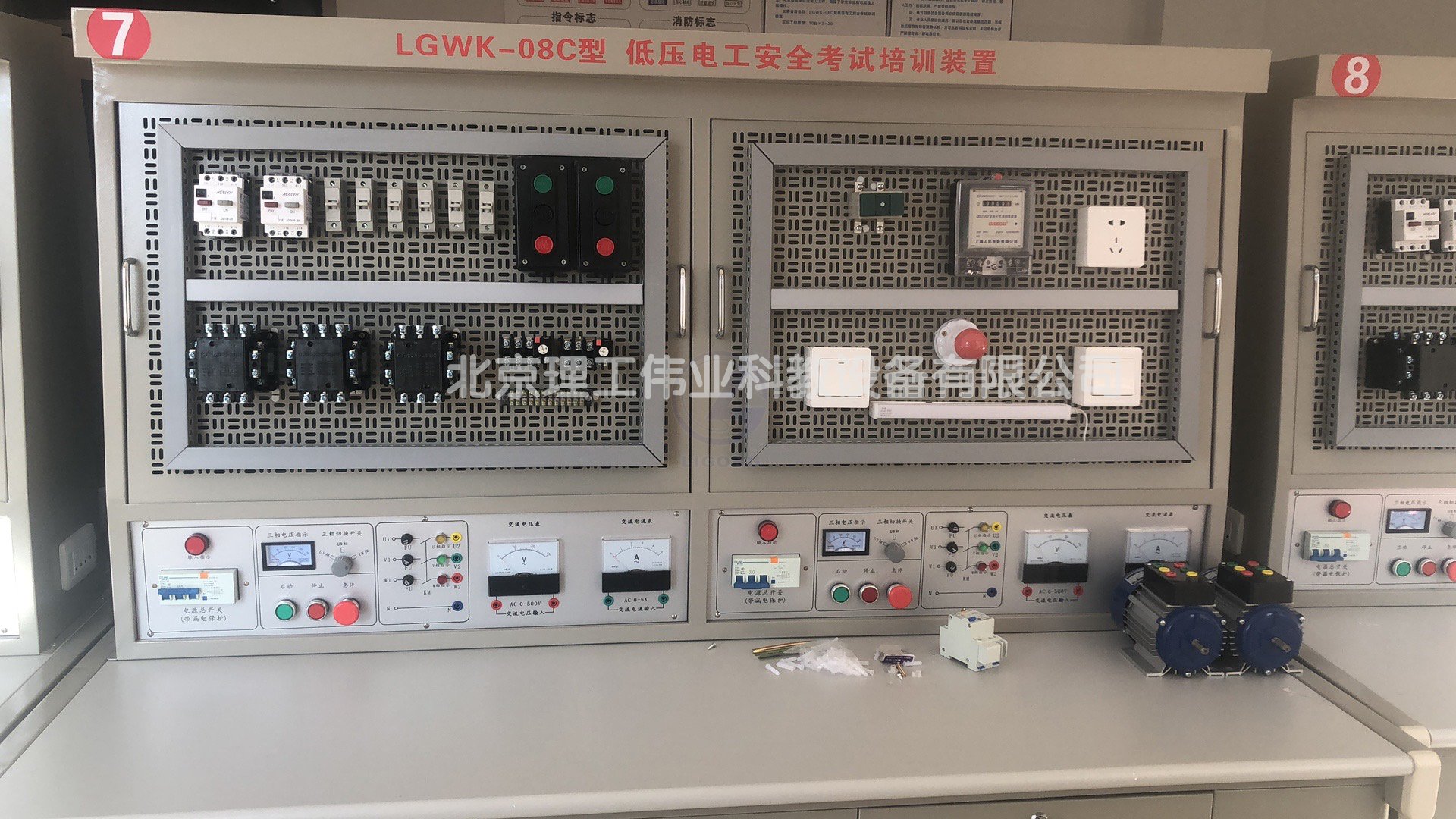

LGWK-08C低壓電工實操考核設備

一.概述：
LGWK-08C低壓電工實操考核設備主要由實訓桌、網孔板組成，符合特種行業低壓電工考核要求：三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）、三相異步電動機正反轉控制線路的接線及安全操作（K22）、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作、單相電能表帶照明燈的接線及安全操作（K24）、導線連接（K25）操作者根據實訓線路進行元器件的布局、安裝、走線。接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二.特點：
2.1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2.2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
2.3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。
2.4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
三.技術性能：
3.1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
3.2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3.3、裝置容量：＜1.5KVA
3.4、重量：200Kg
3.5、外形尺寸：1600mm×700mm×1690mm
四.實訓臺配備
4.1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
4.2、交流儀表
①交流電流表2只 ②交流電壓表2只
4.3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4.4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
五.參考實訓項目
5.1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
5.2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
5.3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
5.4、單相電能表帶照明燈的接線及安全操作（K24）
5.5、導線連接（K25）
六.配置清單
6.1、K21、配置清單

序號	名稱	型號	數量
1	交流接觸器	CJT1-20	1只
2	熱繼電器	JR36-20	1只
3	熔斷器（含5A熔芯）	RT14-20	5只
4	斷路器	DZ108-20	1只
5	按鈕盒	3H	1只
6	接線端子	TB-1512	3條
7	電機	180W/380V	1臺
8	實驗接線	Φ4護套自鎖線（5色）	10條

6.2、K22配置清單

序號	名稱	型號	數量
1	交流接觸器	CJT1-20	2只
2	熱繼電器	JR36-20	1只
3	熔斷器（含5A熔芯）	RT14-20	5只
4	斷路器	DZ108-20	1只
5	按鈕盒	3H	1只
6	接線端子	TB-1512	3條

6.3、K23配置清單

序號	名稱	型號	數量
1	交流接觸器	CJT1-20	1只
2	熱繼電器	JR36-20	1只
3	電流表	6L2 5A	1只
4	互感器	BH-0.66	1只
5	熔斷器（含5A熔芯）	RT14-20	5只
6	斷路器	DZ108-20	1只
7	按鈕盒	3H	1只
8	接線端子	TB-1512	3條

6.4、K24配置清單

序號	名稱	型號	數量
1	單相電度表	220V/20A	1只
2	斷路器	DZ47LE-32 1P+N	1只
3	日光燈	燈管、鎮流器、啟輝器	1套
4	燈座		1只
5	燈泡		1只
6	開關	86單開雙控	2只
7	開關	86單開單控	1只
8	插座	86 5P插座	1只
9	接線端子	TB-1512	3條

6.5、CPR2030型心肺復蘇模擬人一個（整個教室配置一個）
