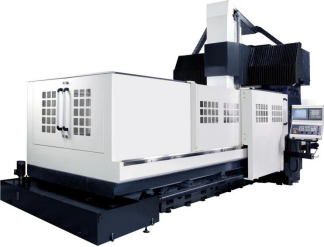

LGC-1390/LGM-1390A型數控龍門加工中心
一、標準配置
國產操作系統
1、臺灣主軸
2、臺灣絲桿
3、硬軌：Y向4軌，滑動面貼塑
4、線軌：臺灣德國滾柱直線導軌
5、日本德國軸承
6、臺灣刀庫
7、電器原件：法國施耐德
8、氣動原件：臺灣亞德客
9、電器箱冷熱交換器
10、自動潤滑油泵
11、加工中心專用高功率冷卻泵
12、手持氣槍
13、XYZ三軸護罩
14、工件冷卻兩水一氣
15、三色警示燈
16、剛性攻絲
17、地基螺絲及墊塊
18、操作機維護使用手冊
19、RS232、CF卡與USB接口
20、立體封閉式防護
二、產品參數
|
型號
|
單位
|
LGC1390/LGM1390A
|
|
X軸行程
|
mm
|
1400
|
|
Y軸行程
|
mm
|
1200
|
|
Z軸行程
|
mm
|
700
|
|
兩立柱之間寬度
|
mm
|
1000
|
|
主軸端面到工件臺距離
|
mm
|
150-850
|
|
Z軸切削速度
|
mm/min
|
0-5000
|
|
工件臺規格（長×寬）
|
mm
|
1400×700
|
|
載重
|
kg
|
1200
|
|
T型槽（槽數×槽寬×槽距）
|
mm
|
5×22×160
|
|
快速位移
|
m/min
|
24/24/20
|
|
主軸轉速范圍
|
r/min
|
50-6000
|
|
主軸錐孔
|
type
|
BT40-150/BT50-150
|
|
圓盤式/鏈式刀庫（數控銑不含刀庫）
|
|
BT40-24T/BT50-24T
|
|
刀具直徑
|
mm
|
空刀¢120滿刀¢80
|
|
刀具長度
|
mm
|
300
|
|
刀具重量
|
kg
|
7
|
|
刀庫形式
|
|
圓盤式刀庫
|
|
主軸伺服電機
|
kw
|
11
|
|
X、Y、Z軸伺服電機
|
kw
|
3
|
|
操作系統
|
|
FANUC/西門子/三菱/新代
|
|
定位精度
|
mm
|
300mm/±0.0075mm
|
|
重復定位精度
|
mm
|
300mm/±0.005mm
|
|
氣源壓力
|
MPa
|
0.8
|
|
電器容量
|
kw
|
25
|
|
機床輪廓尺寸（LxWxH)
|
mm
|
4900×3400×4400
|
|
機床重量
|
T
|
13
|
