LGG-983MA型數控銑床綜合技能實訓智能考核系統（網絡型）

一、產品特點

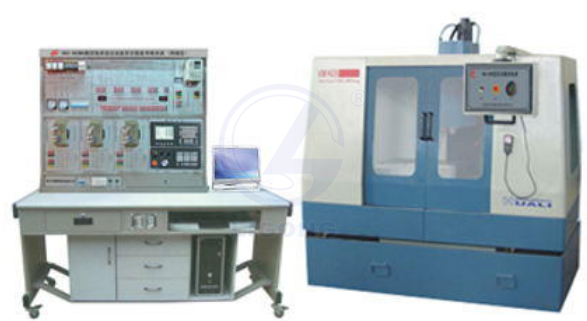

1.LGG-983MA型數控銑床綜合技能實訓智能考核系統（網絡型）由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；

2.學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；

3.完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；

4.模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；

5.設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；在實訓臺有LCD點陣圖滾屏顯示故障代碼，具有數控銑床的故障維修考核功能。

二、技術性能

1. 輸入電源：三相四線380V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃

3. 裝置容量：＜5kVA

4. 外形尺寸：180cm×70cm×189cm

三、實訓裝置的基本配置及功能

1. 控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；

2. 電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源。

3. 數控系統單元：采用廣數GSK983M數控系統；

4. 驅動模塊：X/Y/Z進給軸均采用伺服電機驅動；

5.主軸模塊：主軸電機為三相異步電機，由三菱變頻器進行無級調速。

四、XK7130型數控銑床技術參數

■工作臺面積：　　 700×300mm

■三向行程（X/Y/Z）： 500×300×360mm

■主軸錐度：　　BT30

■T形槽數及寬度：　3×14mm

■工作臺*大承重：　100KG

■主軸電機功率：　 2.2kw

■主軸轉速：　100～4000rpm

■外形尺寸：　165×155×200cm

■機床重量：　 1600kg

五、實訓項目

1. 數控銑床電氣系統的設計

2. 數控系統的初始化

3. 數控系統的參數設置

4. 輸入輸出信號的使用

5. 機床參考點的設置

6. 進給驅動單元的調試與應用

7. 主軸變頻器的調試與應用

8. 數控系統的通訊

9. PLC編程及應用

10.數控銑床故障診斷與維修
11.數控銑床編程操作與加工

LGG-983MA型 數控銑床綜合技能實訓智能考核系統（網絡型）
