LGY-FD05A型電控汽油發動機拆裝運行檢測實訓考核裝置（帕薩特1.8T）

一、設備概述

本產品是用于大專院校、職業學校、汽車修理專業教學之用，通過本產品的演示或?qū)嵱?xùn)實操實習，能讓學員較快地掌握發動機的構造與控制原理，加快學員對發動機的認識，屬于汽車學校教學理想的輔助理解設備。

二、功能特點

裝備以帕薩特發動機器件為基礎，包括帕薩特發動機總成、起動機、發電機、冷卻系統、配氣機構、供油系統、組合儀表、電控ECU 、點火開關、蓄電池、各傳感器、執行器等帕薩特發動機正常運行附件。外加教學輔助設備：面板電路原理圖、燃油壓力表、真空表、LED顯示燈、故障模擬器，可移動臺架、配套說明書等。

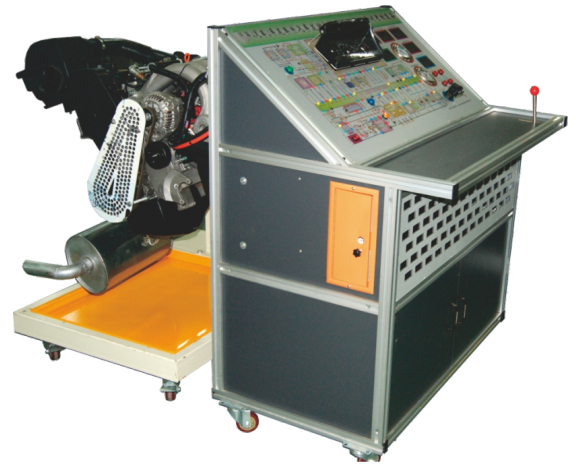

發動機結構良好，各項參數均與生產制造、正常運行基本一致。裝備由發動機拆裝運行臺、發動機控制操縱臺組成。相互獨立分開，能夠獨立完成相關教學課題。把冷卻水道、燃油供給油管、電路控制航空接頭等設備連接起來后，可實現發動機起動、怠速、加速等工況實訓。
配公司研制的萬用翻轉架，可對翻轉架裝配不同型號發動機，裝配簡單方便。翻轉架采用渦輪蝸桿系統，能夠在發動機拆裝與裝配過程中，實現360度自由旋轉，并鎖止于某一位置。全面直觀的暴露發動機每個傳感器、執行器的安裝位置，方便教學與維修實訓需要。
拆裝裝備臺設皮帶、飛輪、排氣管等護網，確保使用安全。
連接發動機拆裝架，可進行發動機起動、怠速等工況。該發動機控制操作臺可用于對發動機電控系統教學，可檢測發動機機械裝配是否正確。
控制操作臺由面板電路原理圖、組合儀表、燃油壓力表、進氣真空壓力表、發動機冷卻水箱、發動機冷卻風扇、燃油箱、燃油泵、各種連接管路等，可實時顯示發動機運行工況，方便教學，易于學生理解！
配有帕薩特發動機電路原理圖，圖上設有外接式檢測端子，不用拔拉傳感器、執行器插頭或穿刺導線，通過外接式檢測端子，利用萬用表等專用儀器儀表進行測量，便能開展包括電阻、電壓、頻率等實踐性教學實訓。大大延長了臺架使用壽命，方便教學與對學員進行實訓考核需要。
裝備采用手動設置故障，故障點由教師在故障設置箱內進行設置，可以設置單一故障，也可以設置復合故障；學生通過分析電路的故障現象，判斷故障點的位置，然后在排故面板上選擇需要排除的故障點。適用于對學員進行不同等級實訓實操考核需要。
原車OBDII診斷座，可連接專用儀器（需要學校自行采購或我們代購）進行發動機故障碼讀取/清除、防盜匹配、數據流/波形分析；開展包括傳感器、執行器、電控系統性能、動態/靜態各種參數檢測實訓。
面板電路原理圖采用高強度復合鋁塑板，激光彩色噴描技術，外加高強度保護膜制作而成。色彩鮮艷，永不褪色！
臺架底部配機械沖壓式接油盤，做到零件、工具、機油三不落地。確保實操場地清潔干凈。
輪腳采用萬向帶鎖尼龍輪腳裝置，可隨時固定或移動方面教學。
臺架采用優質鋼管，經特殊焊制而成發動機萬用拆裝翻轉支撐機構，裝備經久耐用。

三、產品參數

1.發動機型號：帕薩特1.8T

2.缸數：直列四缸

3.排量：1780ml

4.工作電源：12V蓄電池

5.外形尺寸：1150*1400*1250mm
