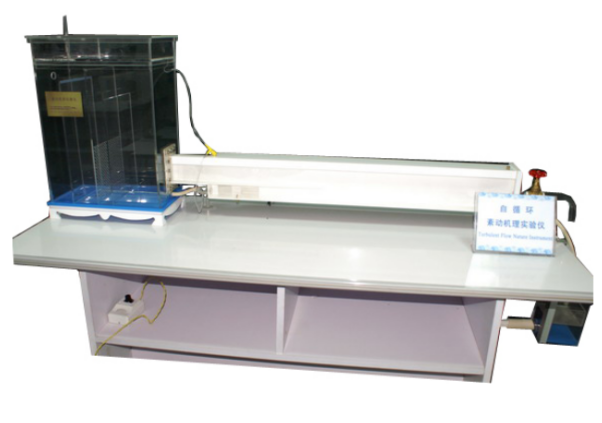

LGL-XD02型 自循環紊動機理實驗儀
一、實驗目的：
1、演示水流紊動發展過程，加深水流運動結構的認識。
2、加深對水流運動結構的認識，演示層流、波動形成與發展、波動轉變為旋渦紊動的全過程，實驗分析紊動機理。
二、主要配置：
水泵、供水箱、T4光源、彩色溶液容器、恒壓水箱、輸液管、調節閥、取水管、混合器、剪切流道顯示面、排氣閥、調節閥、分流管、回水水箱、不銹鋼支架
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。
2、該裝置是一套臺式小型化紊動機理實驗儀器。采用低噪聲無銹蝕環保型小水泵實現自循環。
3、該裝置能對異重流上下層流體進行染色區分，混合后又能中和消色，顯示紊動渦的彩色形態。
4、流量：供水*大流量Qmax=300 ml/s 實驗管道流量 Qp=0-200 ml/s。
5、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。
6、蓄水箱，500×400×400mm，材質PVC板。
7、回水水箱：容積10L，透明有機玻璃制作，帶計量刻度。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1500×500×1600mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
