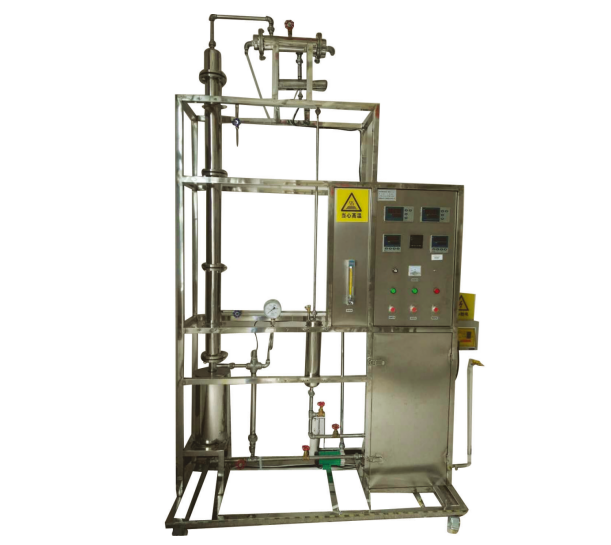

LGH-TJL01型填料塔精餾實驗裝置

一、裝置特點
1.填料塔精餾實驗裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
3.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4.填料塔精餾實驗裝置塔主體、冷凝器和儲槽均采用304不銹鋼制造，工藝精細，制作精良。

5.進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程充分利用熱能的工程化概念。
6.手動和自動方式精確控制回流比，可實現全回流和部分回流操作。
7.填料塔精餾實驗裝置采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。

8.整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
9.裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.了解填料精餾塔及其附屬設備的基本結構，掌握精餾過程的基本操作方法。
2.學會判斷系統達到穩定的方法，掌握測定塔頂、塔釜溶液濃度的實驗方法。
3.掌握回流比的調節方法，研究回流比對精餾塔分離效率的影響。
三、設計參數
1.上升蒸汽量：2L/h。
2.回流比：4--∞。
3.塔頂濃度≥80%
四、公用設施
1.水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂?shù)睦淠骱笈懦觥?br data-filtered="filtered" /> 2.電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）
3.實驗物料：乙醇—水，外配設備：阿貝折光儀、超級恒溫器、乙醇（用戶自配）
五、主要設備
1.304不銹鋼塔體：φ50×1300mm，可調節進料位置，每段塔節都設有進料口和取
樣口，內裝規整的φ3*3拉西環填料。
2.304不銹鋼再沸器：再沸器直接置于精餾塔下部，采用不銹鋼制作，內置電加熱管加熱。總加熱功率2000W，可調；分兩組，各1000W，兩組采用先進的溫控儀表自動控制，承擔精餾塔的溫度控制調節。
3.不銹鋼冷凝器：冷凝器殼體采用304不銹鋼制作。換熱管采用傳熱效率較高的銅管制作，管徑φ12mm、壁厚1mm，換熱面積0.028m2。冷凝器下部與精餾塔體直接相連，以減少熱損失。
4.304不銹鋼進料罐：容積約15L，304不銹鋼出料罐：容積約5L。
5.MP-20RM防腐型磁力泵，流量40L/h、揚程2.5m、輸入功率30W，進行連續精餾實驗時可通過加料出口閥、流量計向精餾塔加料。進料量：2.5-25L/h。
6.溫度傳感器：Pt100鉑電阻，顯示精度0.1℃，插入長度可調整，直徑φ3mm，檢測精餾塔塔底、塔體及塔頂溫度。
7.回流系統：由2個24V電磁閥和時間繼電器控制回流比。
8.熱電偶溫度傳感器：0—100℃（8支）。
9.宇電AI704多路溫度顯示儀。
10.宇電AI518溫度控制儀。
11.宇電AI501H回流比控制顯示儀。
12.電器：接觸器、開關、漏電保護空氣開關。
13.304不銹鋼管路、管件及閥門。
14.304不銹鋼儀表柜：測控、電器設備在實驗架上。
15.304不銹鋼材質框架1600*550*1600mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

LGH-TJL01型填料塔精餾實驗裝置	變量	檢測機構	顯示機構	執行機構
	進料流量	磁力泵	轉子流量計	手動調節
	回流比	回流比繼電器	回流比控制顯示儀	手動
	液體溫度	Pt100鉑電阻	數字溫度儀表	無
	塔釜溫度	Pt100鉑電阻	數字溫度控制儀	固態調壓模塊
LGH-TJL01A型數字型填料塔精餾實驗裝置	進料流量	磁力泵	轉子流量計	手動調節
	塔釜液位	液位傳感器	數字顯示儀表，精度：0.5%FS	自動
	塔釜壓力	壓力傳感器	數字顯示儀表，精度：0.5%FS	無
	液體溫度	Pt100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	回流比	回流比繼電器	回流比控制儀，精度：0.5%FS	自動
	塔釜溫度	Pt100鉑電阻	數字溫度控制儀，精度：0.5%FS	固態調壓模塊

七、LGH-TJL01A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2.液位計傳感器，500mm插入式液位計，4-20mA遠傳輸出，流量檢測機構。
3.塔釜壓力：壓力傳感器，測量范圍：0-0.1MPa，精度0.5級。
4.回流系統：由2個24V電磁閥和時間繼電器控制回流比。
5.宇電AI704M（帶485接口）多路溫度顯示儀。
6.宇電AI501（帶485接口）壓力數字顯示儀。
7.宇電AI501（帶485接口）液位數字顯示儀。
8.宇電AI518（帶485接口）溫度控制儀，（帶手動功能）。
9.宇電AI501H（帶485接口）回流比控制顯示儀。
