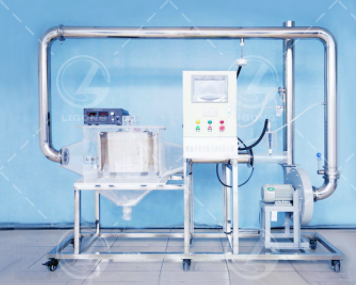

LG-JC02型數據采集旋風板式靜電除塵器

一、實驗?zāi)康?/span>

1.觀察電暈放電的外觀形態，了解其內部構造與組成。

2.測定靜電除塵的風壓、風速、電壓、電流板間距等因素對除塵效率的影響。

3.測定靜電除塵器的除塵效率。

二、配置指標

1.具有繪制伏-安特性曲線功能。

2.動力裝置布置為負壓式，處理氣量400-600m3/h。

3.電場電壓：0～30KV（可調），電場電流：0～1mA，除塵效率約：95%。

4.電暈極有效驅進速度：10m/s、電場風速：0.03m/s。

5.通道數：3個、壓力降：＜500Pa。氣流速度：1.0m/s、氣體的含塵濃度：＜30g/m。

6.工作電源：AC380V±10%、50Hz，三相五線制，功率1600W。安全保護：具有接地保護、漏電保護、過流保護。

三、技術參數

1.靜電除塵器1套：透明有機玻璃材質、厚度10mm，振打裝置1套：含電機1套、不銹鋼錘3個。

2.高壓靜電電源1套：輸出極性：正；輸出電壓：0～30KV，電位器調節，負載調整率＜0.5%；輸出電流：1mA，關閉式；輸入電壓：AC220V±10%，電壓調整率＜0.1%，交流隔離；能顯示電壓和電流，負載端短路時電源具有自動斷電復位輸出電壓清零功能。

3.集塵極電暈極1套：Z形芒刺。

4.管道氣塵混合器1套：采用葉片式混合器。

5.人工監測進出口2組、測壓點2組、透明測壓軟管1批。

6.有機玻璃粉塵自動加料裝置1套、有機玻璃卸除灰塵裝置1套。

7.離心通風機1臺：功率750W。

8.變頻器1套：控制風機轉矩調節風量大小。

9.粉塵濃度檢測系統2套：4-20MA輸出、測量范圍0-1000PPM,分辨率1PPM、測量范圍

0-2000PPM,分辨率1PPM。

10.風壓、風量及風速檢測系統1套：①L型皮托管1套。②壓力傳感器2套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA。風量、風速測量精度：±1%。

11.PLC、具有彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套，可連接打印功能。實時記錄歷史數據和實時曲線。

12.云智能實驗室安全管理系統

本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。

13、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

14、裝置外形尺寸2200mm×500mm×1800mm。框架為可移動式設計，帶腳輪及禁錮腳。
