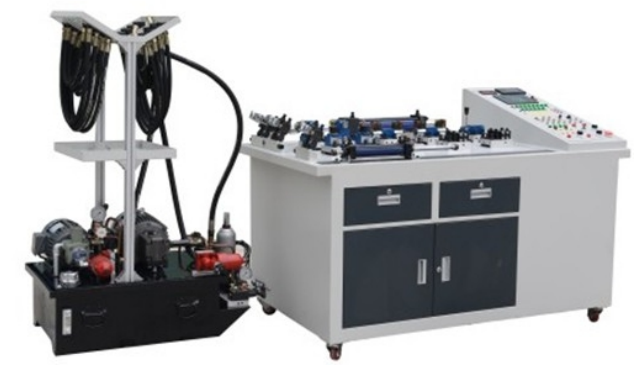

LGY-Y06A型智能化液壓傳動實訓裝備

一、產品概述

LGY-Y06A型智能化液壓傳動實訓裝備，包含實訓操作平臺、電器控制平臺、電腦桌、數據采集系統、上位機組態仿真控制系統等組成，具有強大的數據采集、實驗仿真功能。不但可以幫助學生很好的完成基本液壓傳動與流體力學相關基礎性實驗，智能化數據系統可幫助學生完成液壓傳動的設計創新綜合性實驗。此實驗臺設計功能不僅能滿足高校學生基礎實驗使用要求，附帶的擴展功能也能滿足教學以及科研的要求，非常適合液壓方面的研究生、老師、專家、工程師從事教學與科研工作。

二、主要特點:

1. 系統全部采用標準的工業用液壓元件：使用安全可靠，貼近工業化。所有液壓閥均采用國際先進的力士樂技術液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；

2. 實驗回路即插即用：實驗學員可以快速了解實驗臺功能，迅速掌握操作技能，并快速完成實驗操作。連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），內部密封材料運用國際最新密封材料——四氟材料密封圈，取代傳統的丁腈材料，解決了其他大多數廠家尚未克服的漏油問題，保證實驗過程的清潔干凈；

3. 實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力；

4. 實驗設備具有很的的擴展空間：實驗配置方案可根據具體要求進行配置，也可對實驗設備增加元器件以及其他控制方式以增強實驗臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實驗臺均可兼容；

5. 可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；

6. 實驗臺移動式模塊化設計：在實驗臺的設計上不僅綜合了人機工程學、國際流行的設計理念、產品的特點等多方面的因素，盡可能的讓實驗臺美觀輕巧，符合審美要求，而且對實驗臺的可靠性、安全性、使用壽命等問題也毫不含糊，打破傳統設計觀念；

7. 豐富的組態仿真軟件：提供了多達20個仿真/監控常用回路，回路中能監控到每一個閥心動作情況、流體流向、壓力、執行元件動作情況、以及PLC I/O接口輸入/輸出情況。各種監控情況以圖片顏色區分/文字形式直觀顯示在監控屏幕上，非常直觀清晰；

8. 配備先進高精度測量儀器：高穩定性的數據測量儀器，取代傳統的測量工具，使用簡單，測量精確可靠；

9. 穩定可靠的數據采集系統：采用進口12精度8通道I/O AD數據采集卡，確保實驗中數據準確，干擾小,穩定性能高于同類其它產品。I/O通道可根據需要自行擴展，操作簡單方便，軟件采用具有自主知識產權且性能穩定的正版系統，可以根據需要描繪實時曲線、生成報表、生成X-Y曲線，數據準確且系統穩定；

10. 優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了安全閥等，起到二次保護作用，確保實驗的安全；

11. 高安全等級：實驗臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能，具有較高的安全使用性能。

三、實驗裝置組成部份：

1. 實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。

2. 實驗工作臺采用立式鋼質結構，配凹型油盤，表面經特殊防銹處理，“T”型鋁合金型材操作面，安裝面積比較大，液壓閥均裝配有快換雙彈卡塑料底板，液壓油路均采用帶開閉式平接快換接頭的高壓油管，可以方便隨意地按照實驗原理圖搭接實驗回路。整個實驗臺結構合理，造型美觀。

3. 工作臺尺寸：長×寬×高=2200mm×980mm×1150mm (其包裝后約300kg)

4. 氣動液壓元件架：長×寬×高=900mm×650mm×1700mm
