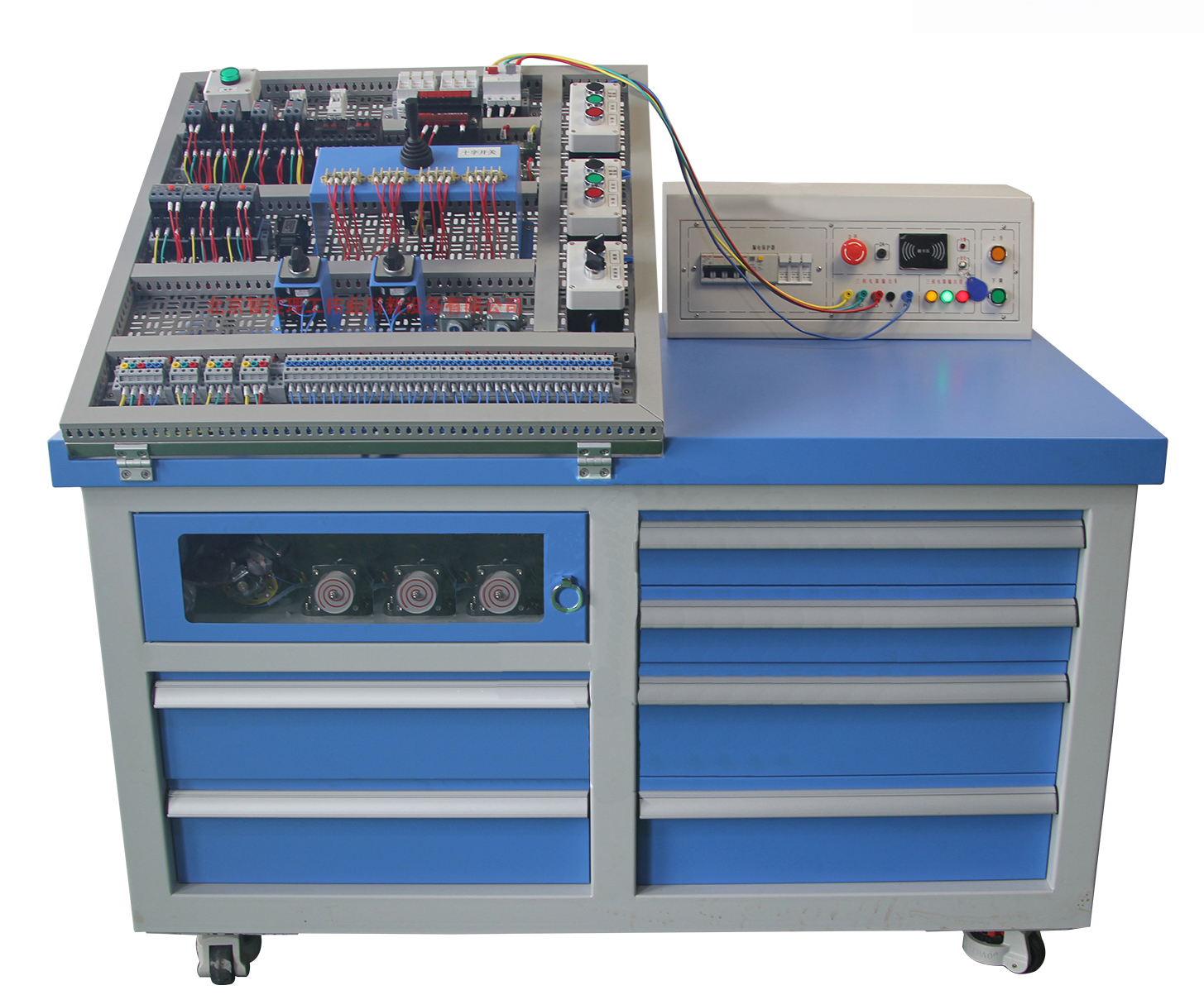

LG-JTQ01型機床電氣裝配與調試競賽平臺

一、技術參數
1. 交流電源：三相五線AC380V±10% 50Hz
2. 降下尺寸：1300×800×1030mm（長×寬×高）；升起尺寸：1300×800×1515mm（長×寬×高）
3. 整機功耗：≤1.5kVA
4. 安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。

二、裝置配置及功能
實訓裝置主要由實訓桌、智能電源控制屏、電氣網孔板、電器元件與電氣線路檢測系統等組成。
1、實訓桌
（1）實訓桌主體采用優質鋼管和鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑處理；
（2）桌體配有儲物抽屜和電機放置柜，儲物抽屜配套有專用器件內腔存放盒，器件可實現一對一存放管理。電機放置柜配有機玻璃自吸門，保護操作者的同時，也不影響觀察電機的動態，尺寸為：560*172mm，底部配有4個工業級福馬輪，方便移動和固定；
（3）桌體側面采用工業航空插座，引出電機電氣接口，實現與機械傳動設備機電聯調考核；
（4）配置雙套工業級推力升降器，直流同步驅動，使電氣網孔板0-75度可調，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求；
（5）桌面采用冷軋鋼板，外表噴涂彩色環氧聚塑處理，可以放置競賽資料圖紙、安裝工具與器件等。
2、智能電源控制屏
（1）電源控制屏斜面弧度設計，符合人工視覺與操作，主要包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座等構成。可以控制考試平臺的電源，同時反饋電源的工作信息。方便學生訓練操作，同時預留攝像頭位置和網口；
（2）市電三相五線電源輸入，經漏電保護器與熔斷器保護之后，通過智能ID刷卡控制電源輸出，并設有急停按鈕；
（3）提供AC380V、AC220V交流電源，帶有電源監視，采用安全導線插座接口，通過安全實驗導線進行連接。
3、電氣網孔板
（1）采用不銹鋼材質，用于機床電氣裝調維修實訓和考核。由一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、時間繼電器、熱繼電器、按鈕、指示燈、接線端子等）、通用安裝板、角度調節機構等構成。角度調節機構根據人體工程學設計，安裝板可在0-75°調節；
（2）能夠完成PDH電動葫蘆電氣控制線路的配盤、接線及電氣調試考核；
（3）能夠完成C6140普通車床電氣控制線路的配盤、接線及電氣調試考核；
（4）能夠完成M7130K平面磨床電氣控制線路的配盤、接線及電氣調試考核；
（5）能夠完成X62W萬能銑床電氣控制線路的配盤、接線及電氣調試考核；
（6）能夠完成Z3040搖臂鉆床電氣控制線路的配盤、接線及電氣調試考核。
4、電器元件清單
（1）低壓斷路器 DZ108-20/10-F（0.63～1A） 1只
（2）熔斷器 RT18-32/3P 2只
（3） RT14-20 2只
（4）熔斷芯 RT18-32-3A 6只
（5） RT18-32-2A 3只
（6）交流接觸器 CJX2-0910 7只
（7）中間繼電器 JZC1-22/AC220V 1只
（8）輔助觸頭 F4-11 6只
（9）熱繼電器 JRS1D-25/Z(0.63-1A) 3只
（10）熱繼電器座 JRS1-25 3只
（11）電磁閥 SA1192 1只
（12）控制變壓器 BK-150 1只
（13）行程開關 LX19-001 3只
（14）按鈕開關盒 3位 2只
（15）按鈕開關盒2位 1只
（16）按鈕開關盒1位 1只
（17）按鈕（不帶燈）黑、綠 2只
（18）按鈕（不帶燈）紅 3只
（19）旋鈕開關 兩檔 2只
（20）旋鈕開關三檔 1只
（21）十字開關 TMRM-30-8A 1只
（22）凸輪開關 LW42A2-3142-LF3197 2只
（23）線繞式電阻器 25W-330Ω 2只
（24）充磁退磁模擬板電流可調外接 1只
（25）指示燈 22mm 綠色 3只
（26）零線排 5孔帶塑料外殼 1只
（27）端子排 2.5平方配套
（28）線槽 30 配套
（29）端子排標簽塑料白配套
（30）導軌 C40 鋁質 配套
5、電機
（1）三相鼠籠式異步電動機3只：380V/Y，1450rpm/min。
（2）三相鼠籠式異步電動機（帶離心開關）1只：380V/△，1400rpm/min。
