LG-WDG02A型電工綜合實訓考核平臺

一、概述
LG-WDG02A型通用電工競賽訓練平臺由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

二、設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA，帶電源指示。
三、設備結構功能

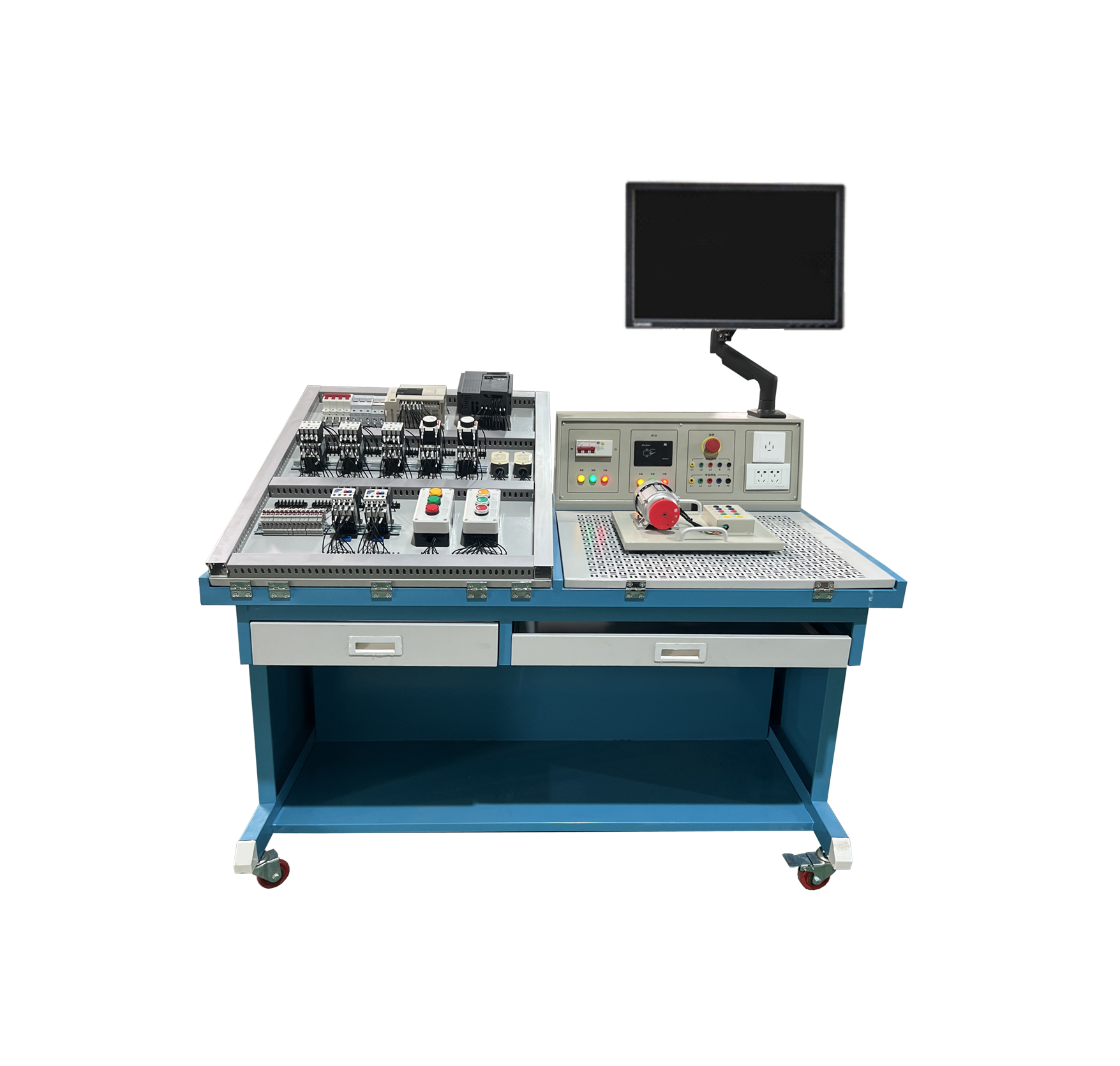

LG-WDG02A型 通用電工競賽訓練平臺由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、設備可完成的典型實訓項目舉例
1. 電動機點動與連續轉動電路連接實訓；
2. 按鈕聯鎖的電動機正、反轉電路連接實訓；
3. 接觸器聯鎖的電動機正、反轉電路連接實訓；
4. 接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5. 兩地控制的電動機控制電路的安裝；
6. 電動機定子繞組串聯電阻啟動控制電路連接實訓；
7. 按鈕切換的Y－△啟動控制電路的連接實訓；
8. 電動機半波整流能耗制動控制電路連接實訓；
9. 電動機全波整流能耗制動控制電路連接實訓；
10. 電動機反接制動控制電路連接實訓；
11. 電動機順序啟動控制電路連接實訓；
12. 電動機定時運轉控制電路連接實訓；
13. PLC控制的三相異步電動機正反轉控制
14. PLC控制的三相異步電動機Y-△啟動控制
15. PLC控制的三相異步電動機降壓啟動控制
16. PLC控制的三相異步電動機能耗制動控制
17. 變頻器功能參數設置與操作
18. 變頻器報警與保護功能
19. 多段速度選擇變頻調速
20. 外部端子點動控制
21. 控制電機正反轉運動控制
22. 控制電機運行時間操作
23. 瞬間停電變頻器參數設定
24. 外部電壓變頻調速
25. 外部電流變頻調速
26. 三相異步電動機的變頻開環調速
27. PLC控制變頻器調速
五、設備的配置

序號	名稱	單位	數量	備注
1	電氣裝配實訓裝置	臺	1	外形尺寸：1200mm×850mm×1000mm（±10mm）；材料：鋼結構；符合國家相關環保要求；輸入電壓：AC 380 V±10% 50 Hz 三相五線；容量：＜1.5 kVA；
2	電氣元件	套	1	配套
3	實訓電機	臺	1	三相異步電動機（380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y
3	實訓電機	臺	1	三相異步電動機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y
4	實訓用線	套	1
5	常用工具	套	1	一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗、數字萬用表
6	網孔板	塊	1	斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；
8	智能考核系統	套	1	附件
9	工具箱	個	1	配套
10	實驗說明書	套	1	指導學生實訓

六、配套元器件

序號	名稱	規格型號	單位	數量	備注
1.	空氣開關	DZ47-60 C16 4P	只	1
2.	熔斷器座	RT18-32 3P	個	1
3.	熔斷器座	RT18-32 2P	個	1
4.	PLC主機	OMRON-CP1H—XA40DR	臺	1
5.	PLC下載線	USB-方口	條	1
6.	變頻器	FR-E740 0.75KW	臺	1
7.	交流接觸器	CJX2-0910 AC220V	個	5
8.	輔助觸頭	F4-22	個	3
9.	空氣延時觸頭	F5-T2	個	2
10.	行程開關	YBLX-19/001	個	2
11.	熱過載繼電器	NR2-25 0.63-1A	個	2
12.	按鈕盒	BX3-22	個	2
13.	按鈕開關	LA38-11BN 22mm 黃	個	1
14.	按鈕開關	LA38-11BN 22mm 綠	個	1
15.	按鈕開關	LA38-11BN 22mm 紅	個	1
16.	電源指示燈	AD16-22DS 220V 22mm 黃	個	1
17.	電源指示燈	AD16-22DS 220V 22mm 綠	個	1
18.	電源指示燈	AD16-22DS 220V 22mm 紅	個	1
19.	接插兩用接線端子	18位	套	1
20.	通用導軌		米	1.5
21.	接地端子		條	1
22.	線槽	30×30mm	米	4.5
