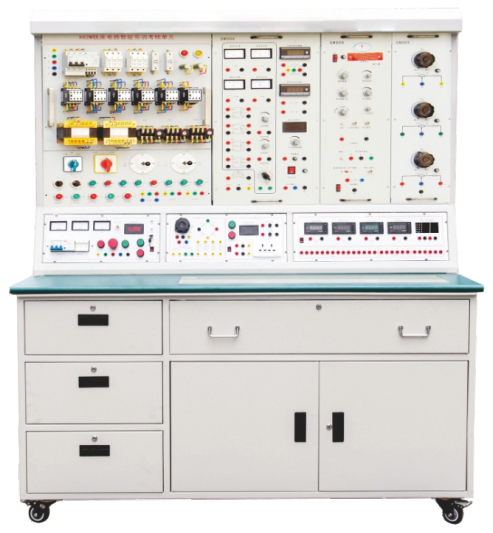

LGY-WX102D型技師維修電工實訓考核裝置

一、概述

本設備是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位技能要求，按照職業學校教學和實訓要求研制和開發的產品。

本設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業《電機及其控制》、《電機與拖動》《電機與變壓器》《可編程控制器技術》等課程和非機電類專業的必修課程單元或選修課程單元《電機控制電路》、《機床電路維修》的教學與實訓。

本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

二、設備技術指標

1.外型：整體尺寸 1570mm×750mm×1790mm；

2.電源及儀表：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)控制屏材料采用鐵質材料，表面處理采用雙層亞光密紋噴塑技術處理；

交流電源模塊：配置一組電源通過啟、停按鈕控制電源的輸出，并配置急停按鈕；配置0～450V指針式交流電壓表和電壓指示切換開關，用于監視裝置的電網電壓；配置線電壓380V和相電壓220V兩種電源輸出接口；電源輸出配置短路保護功能；配置單相電源插座、三相電源插座；配置0～250/0.5kVA可調交流電源一個；

交流儀表模塊：

數字式交流電壓表：測量范圍為0～500V；

數字式交流電流表：測量范圍為0～5A；

功率、功率因數表：通過鍵控、數顯窗口實現人機對話的智能控制模式。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及判斷負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢；

直流儀表模塊：

數字直流電壓表：測量范圍為0～500V；

數字直流電流表：測量范圍0～5A；

直流輸出模塊：配置±12V/0.5A電源一組（帶過流保護）；配置±5V/0.5A電源一組（帶過流保護）；配置DC220V/0.5A勵磁電源一組（帶過流保護）；配置DC0～220V/2A電樞電源一組, 具有過壓、過流、工作指示等功能，出現過流和短路時能迅速切斷電源并發出告警等安全保護功能；

實訓器件模塊：配置1N5408整流二極管4個，用于能耗制動電路；配置75Ω/75W功率電阻3個，用于降壓啟動電路；配置10Ω/25W功率電阻1個，用于能耗制動電路；配置500Ω/25W可調電阻1個；配置原變220V副邊 6.3V/0.5A 26V/1A的變壓器1個（帶過流保護）；

保護：短路保護、過載保護、漏電保護，漏電保護動作電流≤30mA。

實訓桌：鐵質噴塑，防火高密度板桌面，帶抽屜、吊柜等；

實訓導線：滿足實訓所需，護套質量可靠，導線柔軟，優質純銅；

三、本設備可完成的典型實訓項目舉例

1.三相交流異步電動機機械特性實驗；

2.直流電動機機械性能特性實驗；

3.交流異步電動機的點動、單向連續轉動的控制電路連接；

4.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

5.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

6.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

7.三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

8.三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

9.三相交流異步電動機反接制動控制電路的連接；

10.多臺（3臺及以下）電動機的順序控制電路的連接

11.電動機的往返行程控制電路的連接；

12.雙速電動機調速控制電路的連接；

13.步進電機控制實訓

14.簡單的繼電器程序控制電路連接；

15.普通車床控制電路的連接；

16.CA6140車床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象，可用PLC掛板控制）：

17.X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，可用PLC掛板控制）：

18.面板功能參數設置和操作實訓；

19.變頻器對電機點動控制、啟停控制；

20.電機轉速多段控制；

21.工頻、變頻切換控制；

22.基于模擬量控制的電機開環調速；

23.基于面板操作的電機開環調速；

24.變頻器的保護和報警功能實訓；

25.基于PLC模擬量控制的變頻器開環調速；

26.基于PLC模擬量控制的變頻器閉環調速；
