XQT01型氣體滅火實訓系統

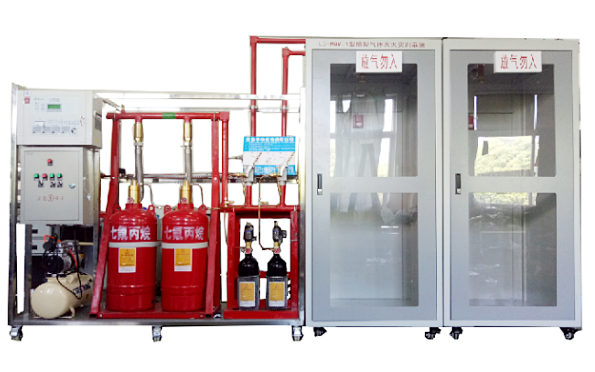

LG-XQT01型 氣體滅火實訓系統主要由滅火劑存儲容器、集流管、選擇閥、噴嘴、氣體釋放警報器、氣體滅火控制器和手自動轉換開關等設備組成。系統設備采用區域式分布設置，通過管網架連接設備房氣滅區域，實現氣體滅火系統現場級維護與檢修。
LG-XQT01型 氣體滅火實訓系統系統配置管網滅火裝置與消防自動報警系統聯動。當防護區發生火災時，火災探測器動作，氣體滅火控制器確認火警并輸出啟動信號，使氣體滅火裝置動作釋放滅火劑，或由人員確認火警后按下防護區門外的手動啟動按鈕，從而將閥門打開噴放滅火劑。其中，配套氣體滅火控制器：感煙感溫探測器、氣體滅火控制器、聲光報警器、放氣指示燈、緊急啟停按鈕、輸入輸出模塊等配套氣體噴灑指示燈，安裝在被保護場所的入口處，提醒人員注意并采取相應的措施。

一、系統參數
1、系統滅火方式：全淹沒，最大單區保護面積：60m²；
2、系統公稱工作壓力(20℃)：一級為2.5MPa、
3、系統使用最大工作壓力：一級為4.2MPa、
4、系統使用最小工作壓力：一級為2.0MPa、
5、滅火劑最大充裝密度：一級為≤1120kg/m³；
6、模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7、噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8、噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
9、系統有延時啟動功能：延時30S；
10、滅火劑噴射時間：≤10s；
11、滅火系統工作環境溫度：0℃~+50℃；
12、系統啟動方式：自動、電氣手動、機械應急手動操作；
13、系統啟動電源：DC24V±3V、1.1A；
14、模擬滅火劑貯存瓶規格：30L、
二、系統技術指標
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：3000×1000×1800cm3
4、安全保護：具有漏電自動保護裝置
5、故障設置：具有故障設置系統
三、操作實訓項目
1、管網式早期探測報警系統的作用
2、管網式早期探測控制系統的模擬實訓
3、系統原理桔構與管網設計
4、報警點的設置功能
5、氣體滅火實訓
6、與消防聯動系統的聯網編程功能
7、氣體探測報警哭器安裝實訓
