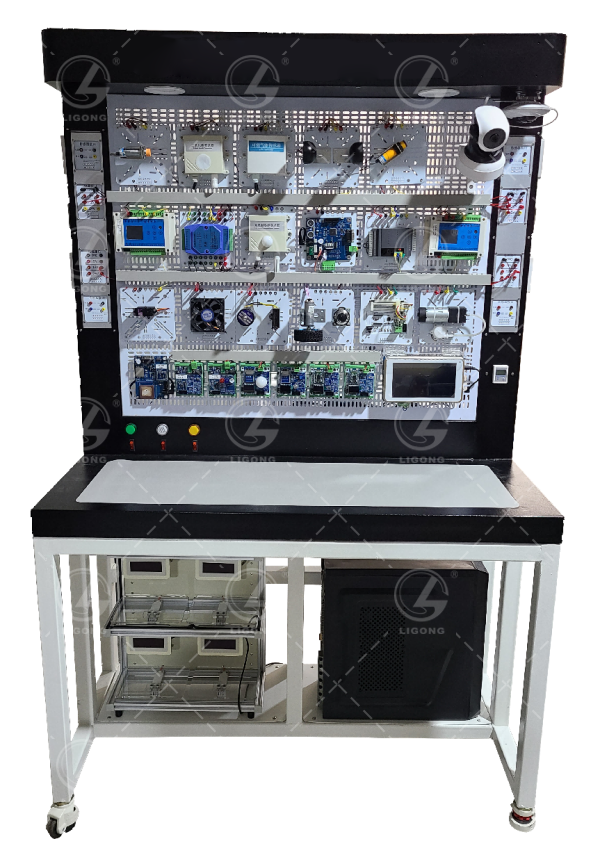

LGWL-CX001型物聯網行業應用創新實訓臺

一、產品簡介

行業應用創新實訓臺，是物聯網技術在多個行業應用而設計的實訓系統，通過農田氣象、家居安防、車載控制、倉儲管理等應用項目實訓，使學生掌握物聯網應用系統的開發流程，并能進行應用創新。

實訓臺集成模擬量、開關量、數字量多種信號的傳感器和通斷型、脈沖型執行器，支持CAN總線、RS485總線傳輸及以太網傳輸；支持多種無線通信方式，如ZigBee、WiFi、BlueTooth。采用Cortex-A9四核處理器作為網關，運行Android操作系統和Android應用程序，與傳感終端互聯互通，圖形化展示傳感器采樣數據、執行器狀態、傳輸類型、應用場景；可通過MQTT、HTTP協議接入云服務平臺；WEB端云服務平臺提供API二次開發接口，支持Web端行業應用開發；感知終端可自由組合，結合網關協議轉發功能、云服務平臺快速搭建功能，拓展更多的行業應用。

二、平臺特點

1．標配網孔操作板、四組供電接口、四組有線傳感器的電源通信接口、六個無線傳感節點的供電接口、網關供電接口、兩個強電控制插座、各類電源帶燈按鈕、大屏點陣顯示屏等，為創新創意應用場景提供支持。

2．采用商業級、實驗級不同層次傳感器，商業級傳感器數據更準確穩定，側重工程布線、測試及應用；實驗級傳感器側重了解傳感器原理、掌握采集控制技術。

3．傳感器加裝磁吸底板，引出端子排和插孔兩種形式接口，方便安裝布線、任意拆卸組合。

4．傳感器節點支持ZigBee、WiFi、藍牙多種短距離無線通信方式。

5．傳感器節點采用51處理器及Cortex-M3微處理器，支持單片機、嵌入式接口技術。

6．支持RS485、CAN工業現場總線傳感器，支持ModbusRTU、CAN協議。

7．網關采用Cortex-A9四核處理器，內置Android/Linux雙系統，可一鍵切換。

8．網關板載WiFi/藍牙通訊模塊、ZigBee通訊模塊接口、CAN總線接口、RS485總線接口，可與傳感器節點實現組網通信。板載RJ45網絡接口，可連接以太網，接入云服務平臺，采用Android操作系統。

9．網關應用程序與傳感器節點互聯互通，網絡拓撲圖形式顯示傳感器的名稱、類型、狀態、組網結構、上下行流向，可任意拖拽，而不影響數據的傳輸。

10．網關支持Zigbee、Wi-Fi、藍牙、RS485總線、CAN總線等數據協議的解析，支持自主勾選傳感網通信方式；

11．提供傳感網與物聯網云平臺的接入服務，支持TCP、UDP、MQTT、CoAP協議；

12．物聯網云平臺支持快速搭建行業應用系統，通過新建項目、增加設備、添加傳感器和執行器、設置關聯策略，構建物聯網應用場景。

13．云平臺提供Restful API接口，支持二次開發，用戶可編寫自己的應用展示系統。

14．系統提供氣象觀測、農田水利、安防監控、車載導航、倉儲管理等多種行業應用系統。

三、產品參數

（1）總體要求

1.實訓臺由實訓臺體、基礎主控模塊、實訓模塊、實訓案例資源包四部分組成。

2.實訓模塊硬件加裝磁吸底板，方便安裝；實訓模塊接口信號引入到磁吸底板的插孔和端子排上，插孔連接方式方便布線教學，端子排連接方式符合實際工程布線。

3.所有硬件設備均可通過網關應用服務接入平臺，能夠實現遠程數據采集、實時控制、歷史數據查詢、應用實訓開發等。

4.支持短距離無線傳感網技術如433M、Zigbee、WiFi、藍牙，工業總線技術如RS485、CAN總線、工業以太網，不同的行業應用場合使用不同的通信方式。

5.支持《工業數據采集技術》、《Web應用技術》、《物聯網綜合應用實訓開發》等課程的實驗實訓。支持物聯網行業應用系統搭建的實訓課程，傳感器可靈活搭配，組成不同的行業應用，可在不同的應用系統中重復使用。提供智慧農業、安防監控、車載控制、智能倉儲等多種行業應用案例。

（2）實訓臺體

1.桌面立式設計，鈑金材質，外觀尺寸（長*寬*高）：不小于1100mm×1000mm×350mm；

2.實訓網板，約800mm×500mm（寬*高），用于部署行業應用傳感器、執行器、采集器等實訓模塊，安裝線槽，布設電源線、信號線；

頂部配備LED點陣屏，至少能顯示9個漢字，顯示方式可配置；

兩側包含4組直流弱電（常用的5V、12V、24V）電源接口板和4組傳感器通訊接口板；

3.底部基座，斜坡面板設計，視角清晰，方便用戶觀察界面；安裝基礎實驗模塊、主控模塊、通信接口面板等，具體含6個無線傳感器模塊，2個AC220V 五孔無線強電插座，1個物聯網網關，5V、12V、24V、AC220V電源供電按鈕和指示燈各1個，以及1組PC通訊接口；

4.底部基座內嵌AC220V三腳電源插座、空氣開關、漏電保護設備，帶燈總開關、熔斷保險絲、電能表，確保用電安全，實時顯示電參數。

5.磁吸底板，接口信號包括電源正極、負極、RS485+、RS485-、電壓型模擬量0-5V、電流型模擬量4-20mA、開關量輸入、繼電器輸出等。

四、課程體系

課程名稱	類別	典型實驗名稱
工業數據采集技術	工業信號采集	電壓型、電流型模擬量傳感器采集測試開關量傳感器采集測試繼電器輸出控制測試
	網絡與通信	RS485總線與Modbus協議解析 CAN總線與CAN網絡解析
	平臺接入測試	網關接入配置 ZigBee傳感器終端接入 WiFi傳感器終端接入藍牙傳感器終端接入 ModBus傳感器終端接入 CAN設備接入
行業應用場景搭建	云服務平臺的行業應用場景搭建	智能農業場景搭建智能家居場景搭建智能倉儲場景搭建
行業應用系統開發	智慧農業	大田氣象應用實訓開發農業種植應用實訓開發水產養殖應用實訓開發牲畜養殖應用實訓開發
	智能家居	智能入戶應用實訓開發環境監控應用實訓開發安防監控應用實訓開發智能控制應用實訓開發遠程抄表應用實訓開發
	車載控制	車速油耗、障礙物緊急制動應用實訓開發
	智能倉儲	物品稱重、庫位數量統計、物品識別、及出入庫管理
Web接口應用二次開發	平臺接口應用開發	智能入戶Web應用開發環境監控Web應用開發安防監控Web應用開發智能控制Web應用開發遠程抄表Web應用開發大田氣象Web應用開發農業種植Web應用開發水產養殖Web應用開發牲畜養殖Web應用開發
