LG-TFLJ01型流量計性能測定實驗裝置

一、LG-TFLJ01型流量計性能測定實驗裝置特點
1、美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5、綜合了文丘里和孔板流量計兩種流量計的校核，使學生學會正確的流量測量，認識正確的引壓方法。
6、實驗項目可通過閥門調節切換選擇，流體出口滿管段設計；流體流量采用閘閥調節，流量計量采用渦輪流量計和數字儀表系統；節流壓差采用壓力傳感器和數字儀表系統。
7、系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。
8、設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和
2、掌握流量計的標定方法。
3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律，流量系數 C 的確定方法。
4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。
5、測定節流式流量計（孔板、文丘里）的流量標定曲線。
6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。
7、測定轉子流量計的流量標定曲線。
三、技術參數
1、孔板流量計流量：0.2~10m3/h，壓差范圍：10~100KPa
2、文丘里流量計流量：0.2~10m3/h，壓差范圍：10~150KPa
3、轉子流量計流量：0.4~4m3/h。
4、渦輪流量計流量：0.1~10m3/h。
5、溫度：常溫。
四、公用設施要求
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
五、主要配置
1、LZB-40 水轉子流量計：流量范圍 400～4000 L/h。
2、孔板流量計流量： 0.2~10m3/h，孔板流量計：孔板喉徑：Φ20mm。
3、文丘里流量計流量：0.2~10m3/h，文丘里流量計：文丘里喉徑：Φ14mm。
4、DN20渦輪流量計：流量范圍0.5～8.0 m3/h，4-20mA遠傳輸出，流量檢測機構 。
5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。
6、宇電AI501 流量數字顯示儀。
7、宇電AI501 溫度數字顯示儀。
8、宇電AI501 壓差數字顯示儀。
9、不銹鋼離心泵：功率 550W，*大流量 5.2m3/h。
10、水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。
12、閥門：采用304不銹鋼閥和優質銅閥。
13、電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼儀表柜：測控、電器設備在實驗架上。
15、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

變量	檢測機構	顯示機構	執行機構
水流量	轉子流量計	就地顯示	手動閥控
壓差	壓差傳感器	數字壓力儀表	無
液體溫度	PT100鉑電阻	數字溫度儀表	無
渦輪流量	傳感器	數字流量?jī)x表	手動閥控

上一篇：LG-BNL01型能量轉化演示實驗裝置
下一篇：LG-ZLLT02型?單相流動阻力測定實驗裝置

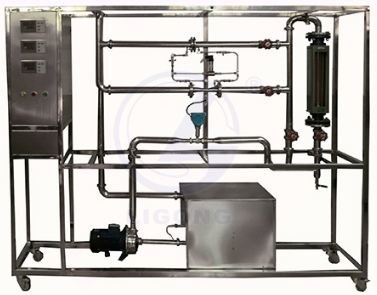

LG-TFLJ01型 流量計性能測定實驗裝置
