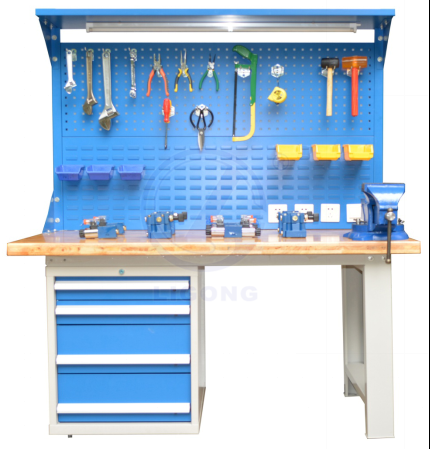

LG-YYCZ02型 液壓元件拆裝實訓平臺
一、LG-YYCZ02型 液壓元件拆裝實訓平臺設備概述
LG-YYCZ02型 液壓元件拆裝實訓平臺采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。液壓元件拆裝實訓平臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
二、技術參數
1、交流電源：單相AC 2200 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1. 可以對工業液壓元件進行拆裝實驗。
2. 為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3. 臺面上還設有小元器件盒，以防止零件的丟失。
4. 設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5. 設有抽屜、機床臺燈、交流電源插座。
6. 實訓屏采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
7. 液壓實訓仿真軟件一套。
四、實訓項目
1. 油泵拆裝實驗（齒輪泵、柱塞泵、葉片泵）
2. 液壓油缸拆裝實驗
3. 方向閥拆裝實驗
4. 壓力閥拆裝實驗
5. 流量閥拆裝實驗
五、設備配置
LG-YYCZ02型 液壓元件拆裝實訓平臺采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。同時臺面上設有小元器件盒，以防止零件的丟失，由于拆裝不損壞桌面故設了一塊拆裝墊塊。液壓元件拆裝實訓平臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
1、交流電源：單相AC 2200 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：約長×寬×高=1230mm×700mm×820mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1. 可以對工業液壓元件進行拆裝實驗。
2. 為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3. 臺面上還設有小元器件盒，以防止零件的丟失。
4. 設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5. 設有抽屜、機床臺燈、交流電源插座。
6. 實訓屏采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
7. 液壓實訓仿真軟件一套。
四、實訓項目
1. 油泵拆裝實驗（齒輪泵、柱塞泵、葉片泵）
2. 液壓油缸拆裝實驗
3. 方向閥拆裝實驗
4. 壓力閥拆裝實驗
5. 流量閥拆裝實驗
五、設備配置
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 實訓臺 | 1230x700x820mm | 臺 | 1 | 鉄質雙層亞光密紋噴塑結構 |
| 2 | 臺虎鉗 | GD-48 | 臺 | 1 | |
| 3 | 齒輪泵 | RGP-F208R | 臺 | 1 | |
| 4 | 葉片泵 | PV2R1-10 | 臺 | 1 | |
| 5 | 柱塞泵 | MY14-1B | 只 | 1 | |
| 6 | 液壓缸 | MOB40×200 | 只 | 1 | |
| 7 | 三位四通電磁換向閥 | 4WE6T61B | 只 | 1 | |
| 8 | 二位四通電磁換向閥 | 4WE6C61B | 只 | 1 | |
| 9 | 二位三通電磁換向閥 | 3WE6A61B | 只 | 1 | |
| 10 | 三位四通手動換向閥 | 4WMM6E-50B/F | 只 | 1 | |
| 11 | 先導式溢流閥 | DB10-1-50B/100Y | 只 | 1 | |
| 12 | 直動式溢流閥 | DBDH6P10B/100 | 只 | 1 | |
| 13 | 先導式順序閥 | DZ10-1-30B/210Y | |||
| 14 | 先導式減壓閥 | DR10-1-50B/200Y | |||
|
15 16 |
節流閥 | DVP16-1-10B | |||
| 17 | 單向調速閥 | 2FRM5-31B/15Q | |||
| 18 | 鋼皮尺 | 3M | 把 | 1 | |
| 9 | 卡簧鉗 | P1ERS | 把 | 1 | |
| 20 | 活動扳手 | 6”-150mm | 把 | 1 | |
| 10”-250mm | 把 | 1 | |||
| 21 | 內六角扳手 | JTECH | 套 | 1 | |
| 22 | 橡膠墊皮 | 張 | 1 | ||
| 23 | 實訓指導書 | 實訓指導書 | 本 | 1 | |
| 24 | 電源三插 | 118B | 個 | 1 | |
| 25 | 日光燈 | 個 | 1 | ||
| 26 | 元件盒 | 個 | 1 | 放小件 | |
| 27 | 工具箱 | 個 | 1 |
